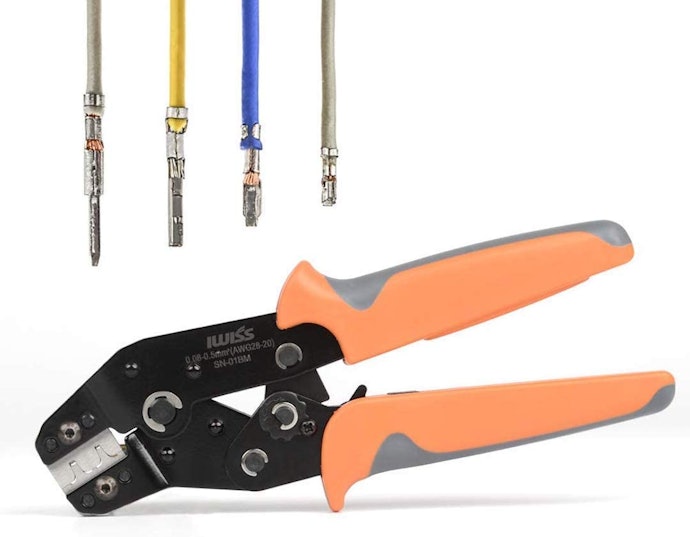

圧着ペンチは、圧着端子をかしめる工具。電工ペンチとも呼ばれ、圧着作業のみできる商品もあれば、1本で配線のカットやボルトの切断、被覆剥ぎ取りと幅広い作業ができる商品もあります。そのため、電気工作や電装品のメンテナンスには必須です。ただし、電気器具・電装品用など意外に種類が多く、フジ矢・ホーザン・ロブテックスなどの有名なメーカーが商品を出しているため、どれを選べば良いか分かりにくいものでもあります。
そこで今回は、圧着ペンチ・電工ペンチの選び方を解説。さらに、おすすめの圧着ペンチ・電工ペンチをAmazon・楽天市場・Yahoo!ショッピングの売れ筋から人気ランキング形式でご紹介します。ぜひ購入の際の参考にしてください。
「大工・内装工・防音屋・基礎工事」など様々な建築職を経験。2017年に開設したブログ「マエソン小部屋のDIY」(https://maeson-gt.com/)では日曜大工を中心に発信し、月間10万PVほどに成長。趣味は模型など幅広く工具を使うモノづくりが好き。
徹底した自社検証と専門家の声をもとにした、商品比較サービス。 月間3,000万以上のユーザーに向けて「コスメ」から「日用品」「家電」「金融サービス」まで、ベストな商品を選んでもらうために、毎日コンテンツを制作中。
監修者は「選び方」についてのみ監修をおこなっており、掲載している商品・サービスは監修者が選定したものではありません。

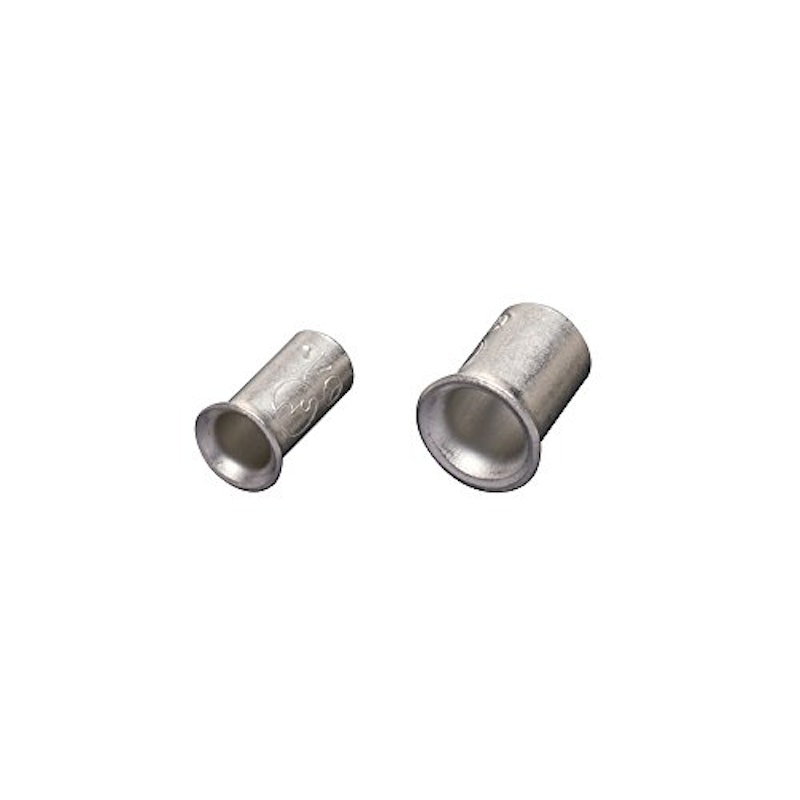

電線同士や電線と端子をかしめるうえで、圧着ペンチのほかに欠かせないのが圧着端子やスリーブ。ホームセンターやECサイトなどで購入できるほか、圧着ペンチと対応する端子がセット販売されていることもあります。

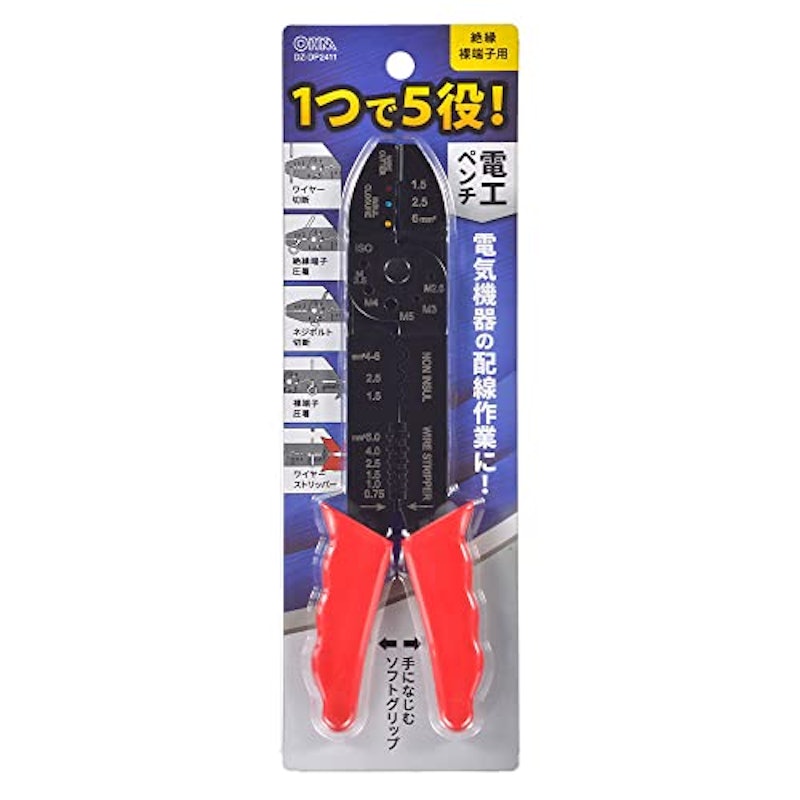

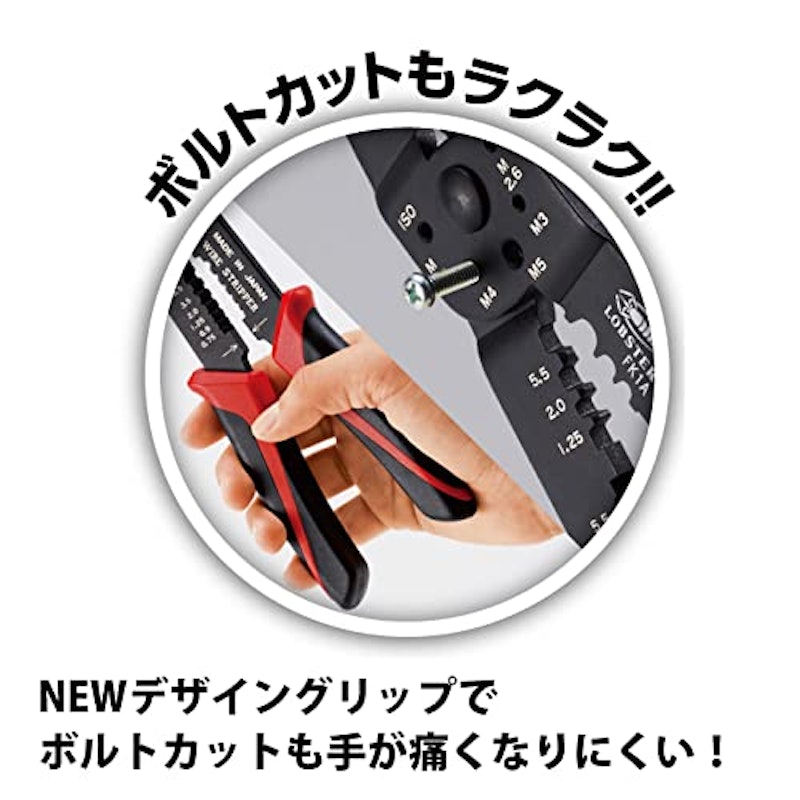

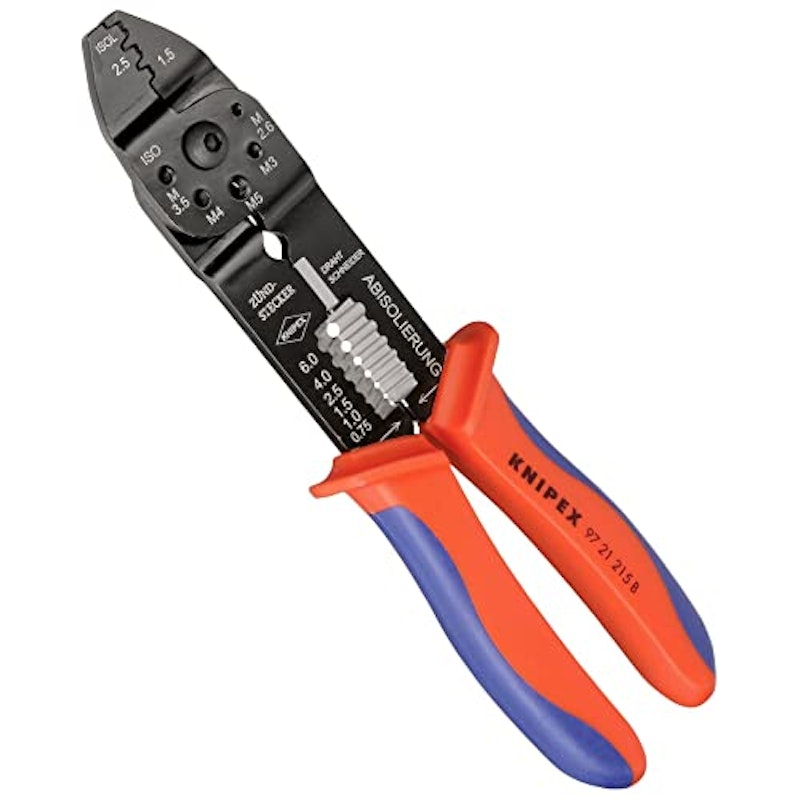

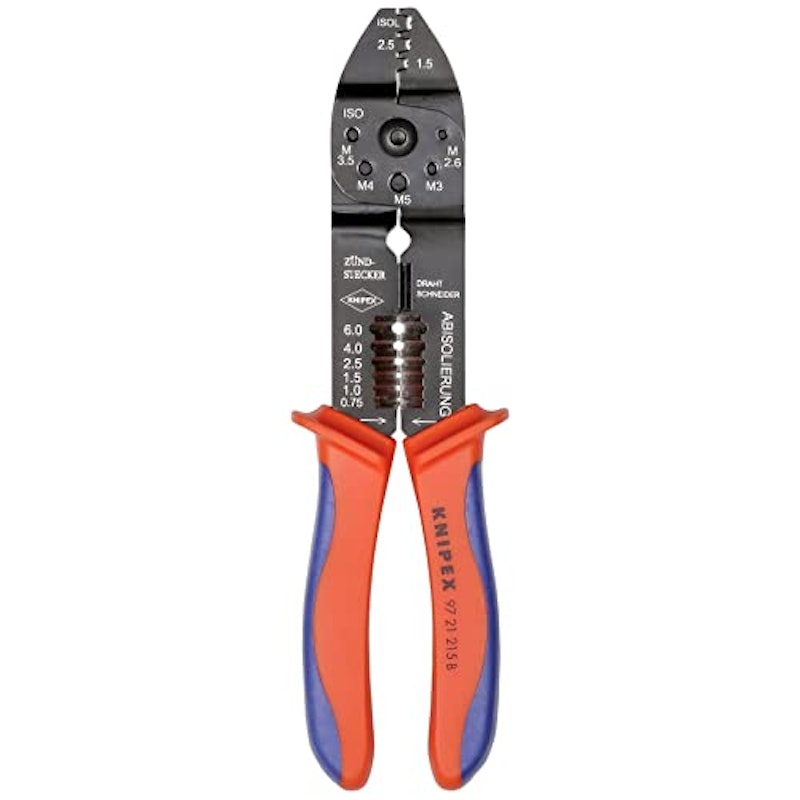

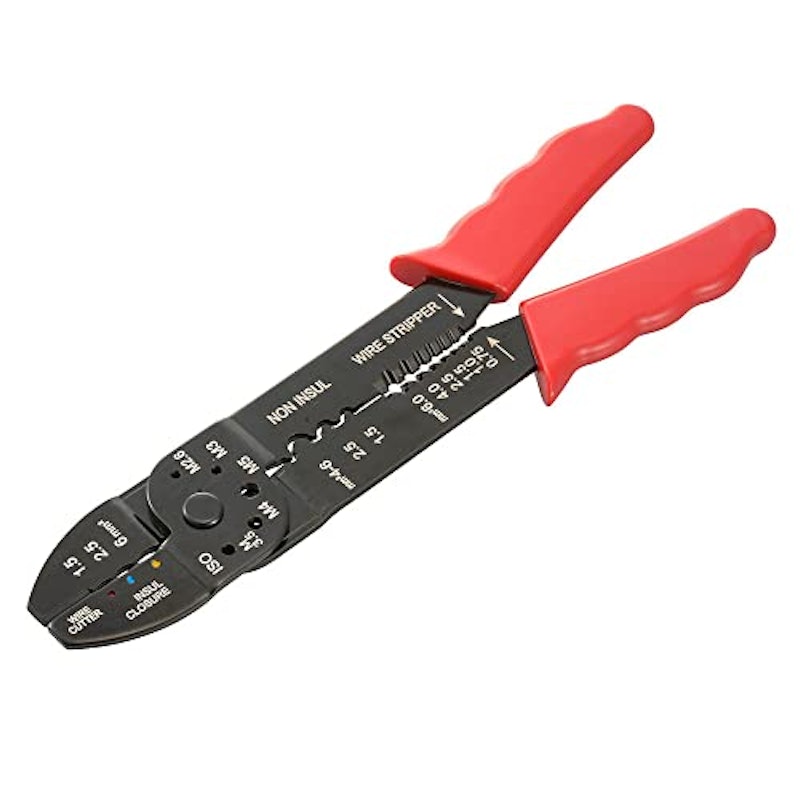

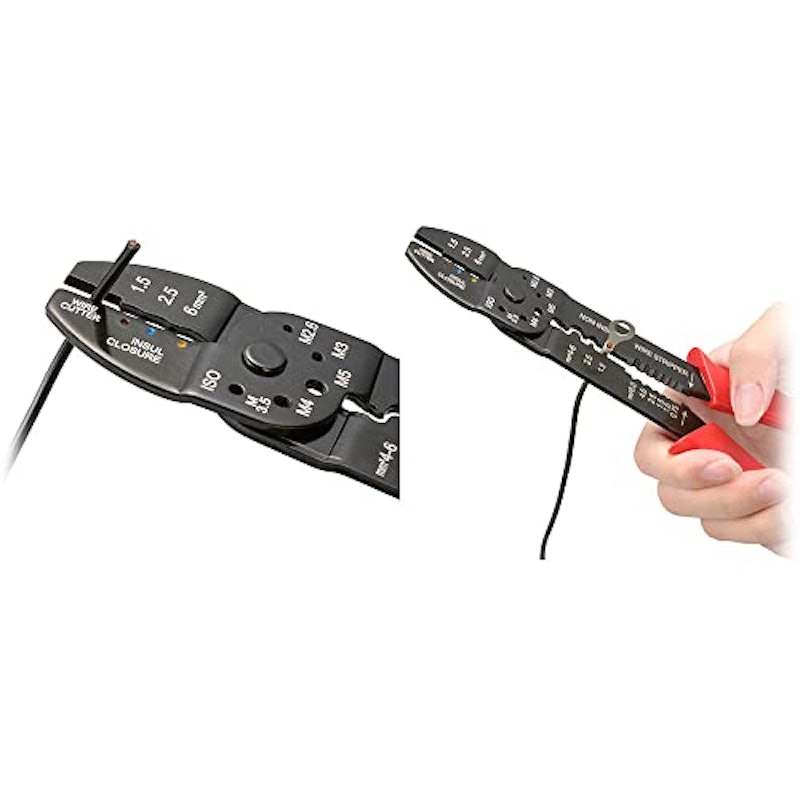

また圧着機能のほかに、ワイヤーストリッパーやボルトカッターなど複数の機能を持った圧着ペンチもあります。電工ペンチとも呼ばれ、電線の切断・ケーブルの被覆剥ぎ取り・ボルトやビスの切断など、単体でさまざまな作業をこなせますよ。
圧着ペンチ・電工ペンチを選ぶ際に必ずチェックしておきたい「4つのポイント」をご紹介します。
圧着ペンチ・電工ペンチには、電気器具用と電装品用の2種類があります。何をメンテナンスしたいのかで選ぶべき商品は変わりますので、しっかりチェックしていきましょう。

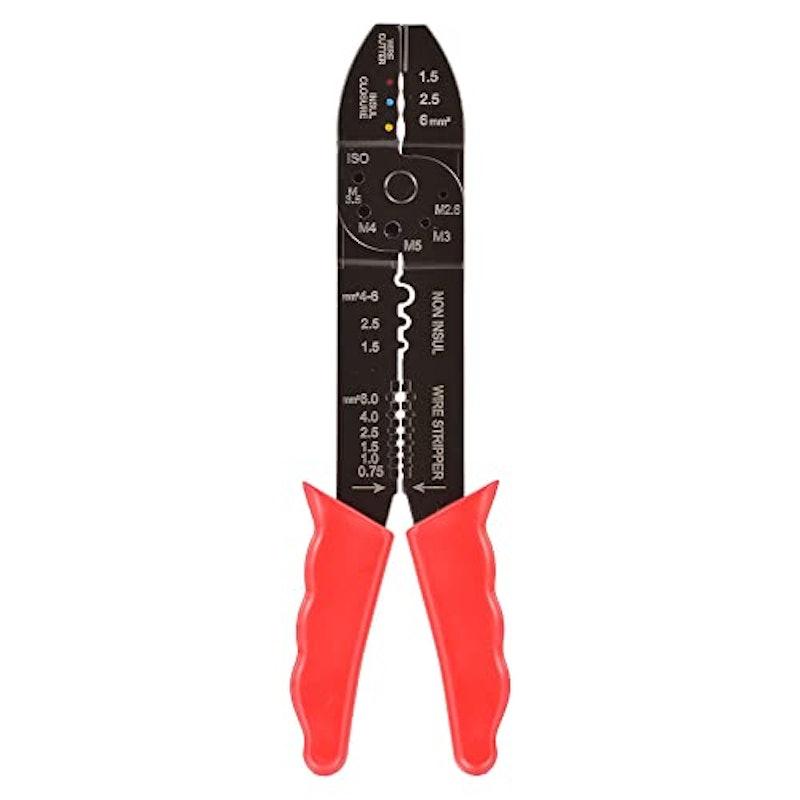

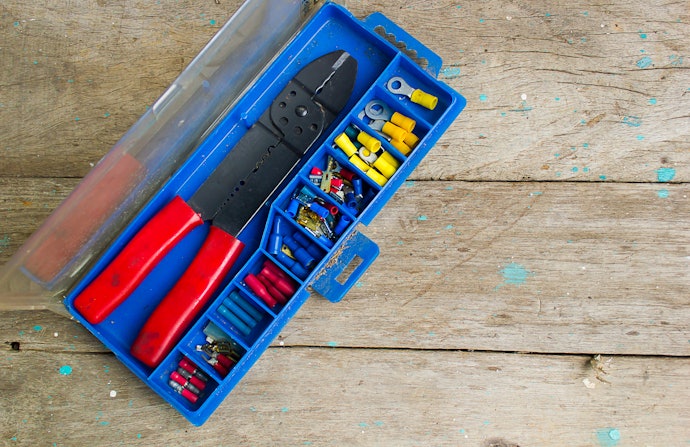

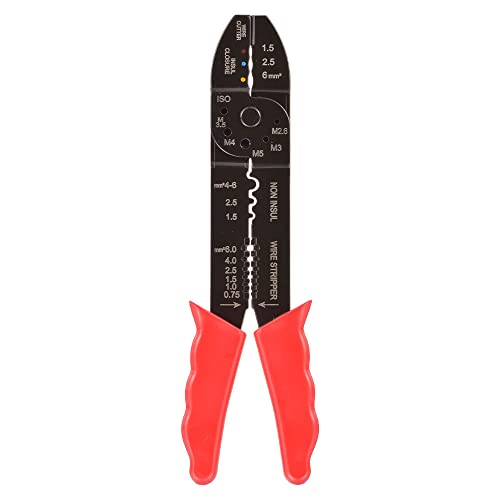

家電製品の配線に使う場合は、「電気器具用」を使う必要があります。「電気器具用」のペンチには、家電製品でよく使われる絶縁圧着スリーブや、裸圧着スリーブに合ったダイス(圧着端子をかしめる部分)が付いています。
ダイスやワイヤーカッターなどの並びは圧着ペンチの種類によって変化しますが、電気器具用は先端にワイヤーカッターがあるので、切断しやすいのがメリットです。ちなみに裸圧着スリーブ用のダイスは、ハンドル側に付いていますよ。

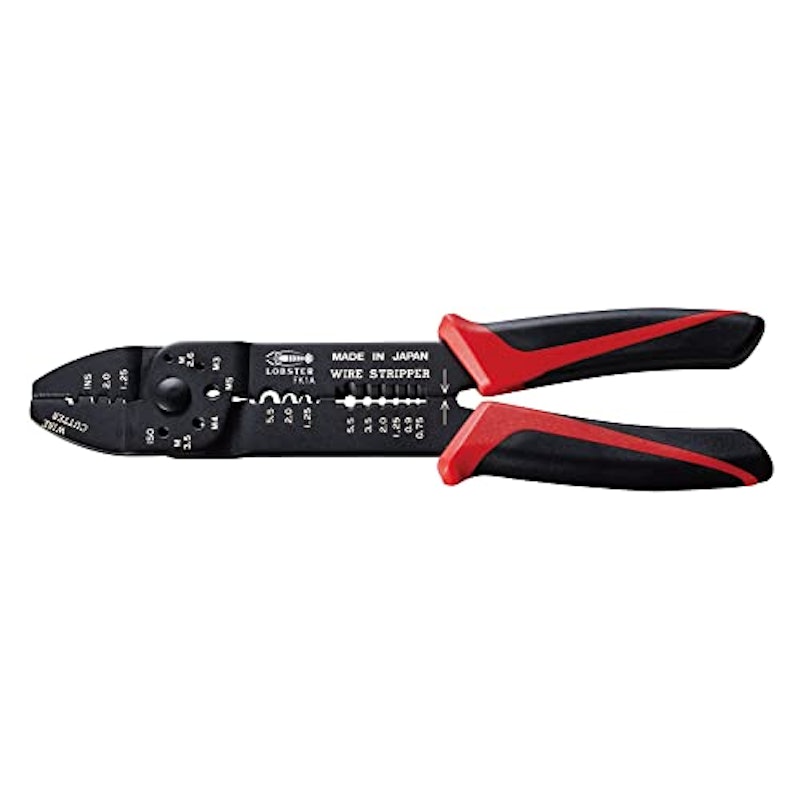

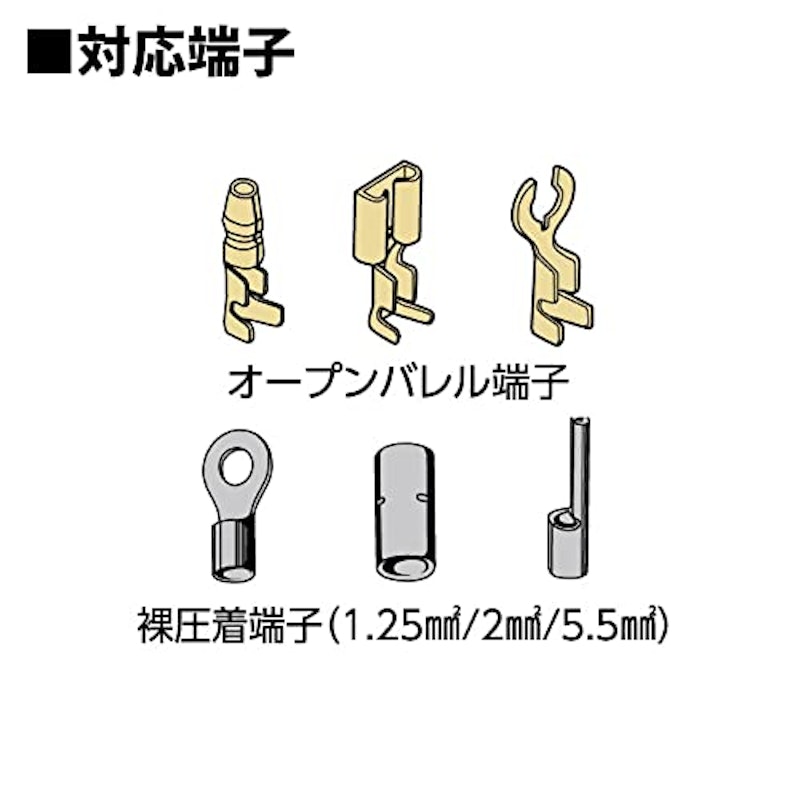

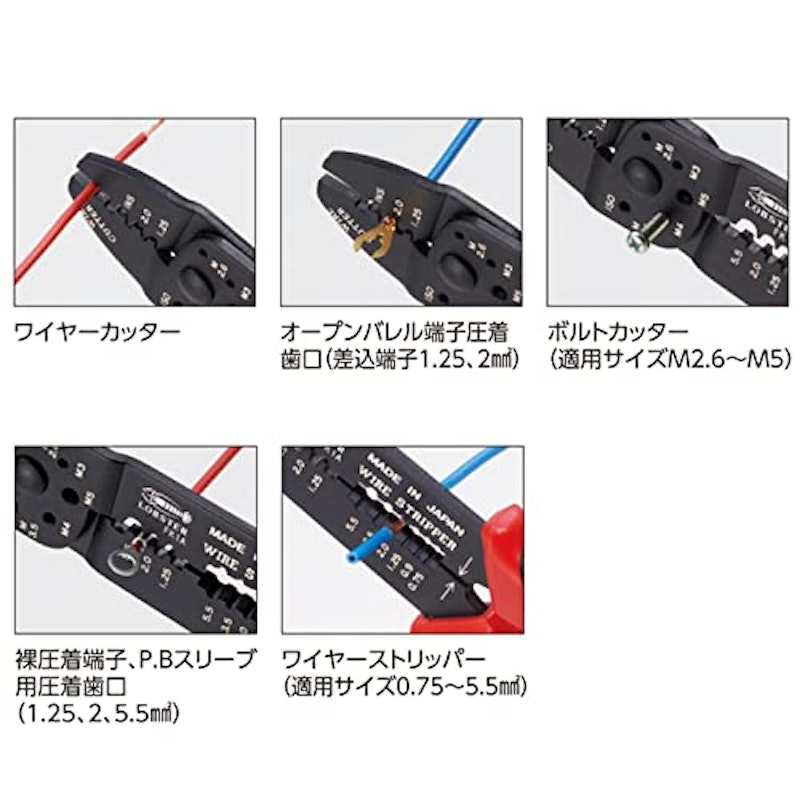

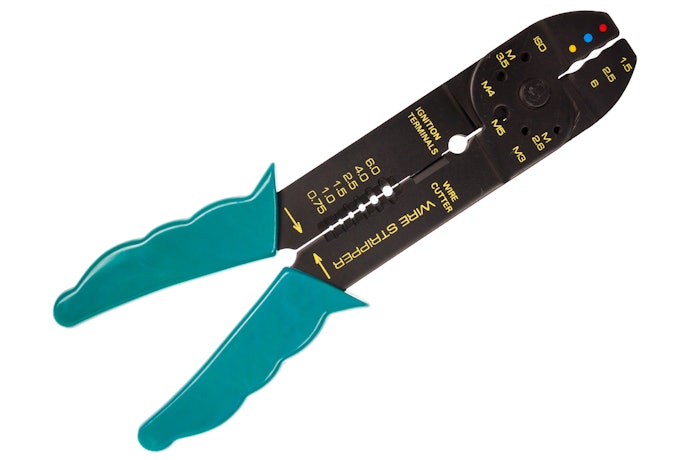

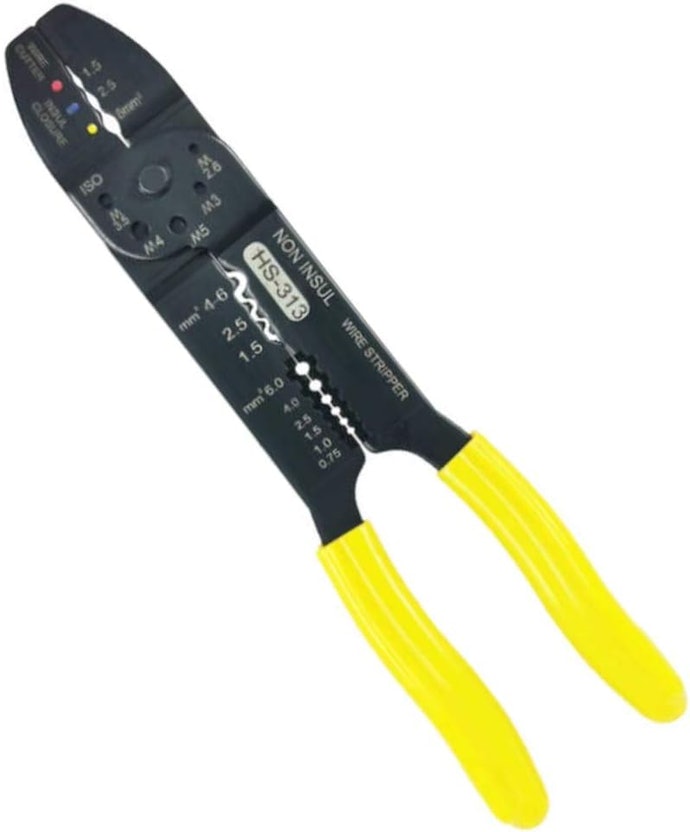

自動車の12Vコードといった電装関係に使用するなら、「電装品用」がおすすめです。先端にオープンバレル端子用のダイスが付いていて、ワイヤーカッターはハンドル側についています。形はちょっと変わっていますが、電気器具用と同じく、ボルトカッターや被覆を剥ぎ取るといった作業も可能です。
電装品用のペンチを選ぶなら、付いている機能に注目してください。ワイヤーカッターやボルトカッターなどが付いた電工ペンチが多いですが、中にはダイス機能のみの圧着ペンチがあります。
圧着機能のみに絞っているからこそ、より軽い力で確実にかしめられるなど高い性能が特徴。特にワイヤーストリッパーなど他に工具を持っている人は、圧着だけできれば十分なのでチェックしてみてくださいね。

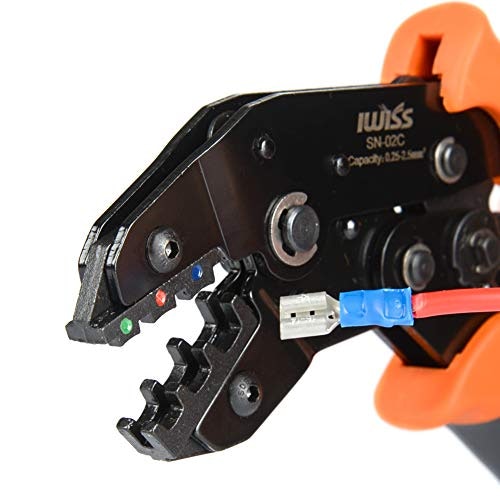

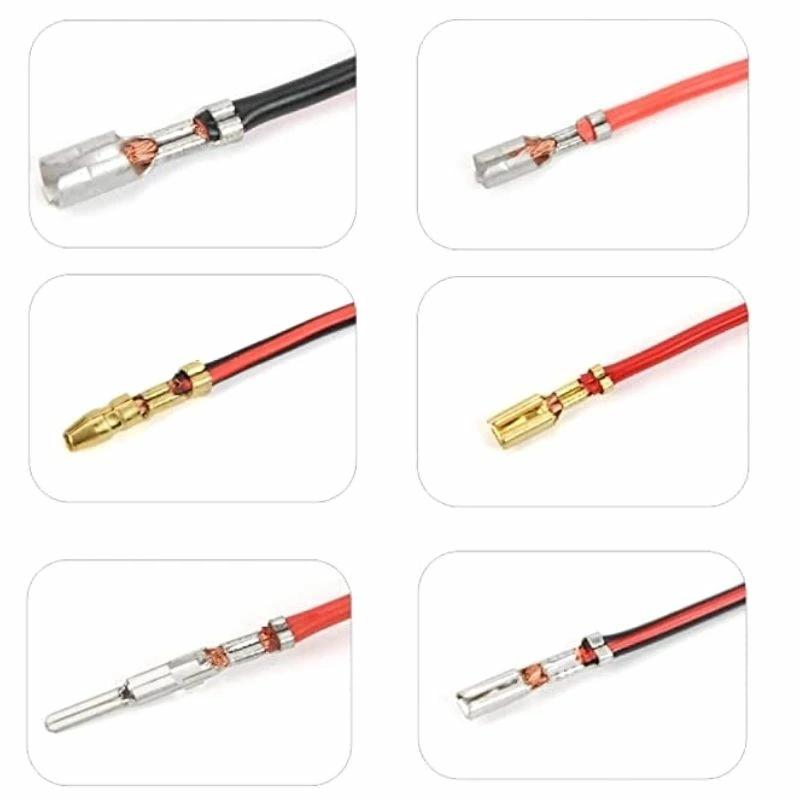

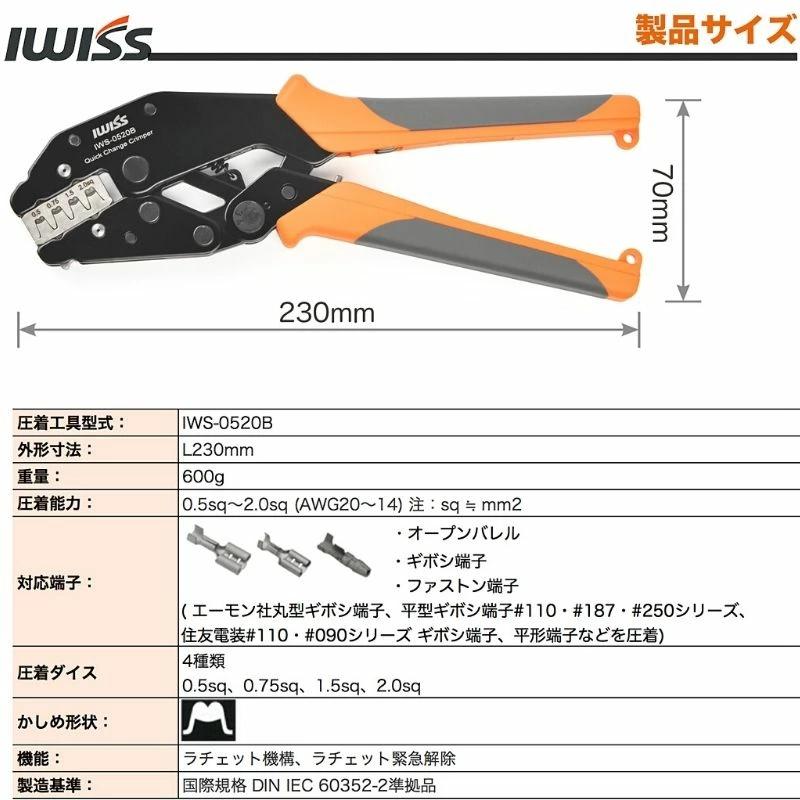

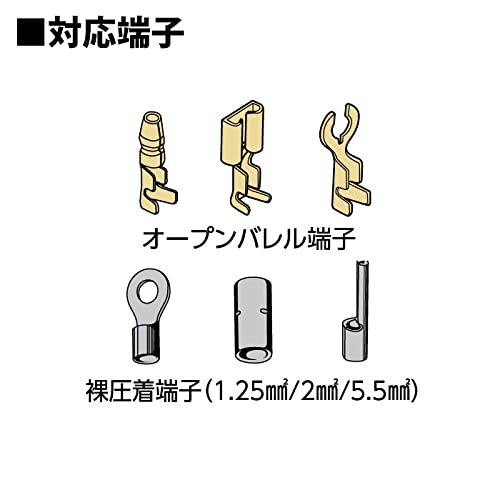

例えばスピーカーやアンプなどのAV機器には、平形接続端子(ファストン端子など)が使われていますが、カーオーディオなどには、ギボシ端子を使用することがほとんどです。このように、機器によって使用されている端子はかなり異なるもの。
そのため、圧着・電工ペンチもファストン端子用やギボシ端子用など、圧着端子の種類ごとに専用のものが作られています。よくメンテナンスする機器があるなら、それに合った圧着・電工ペンチを選ぶことが必要ですよ!

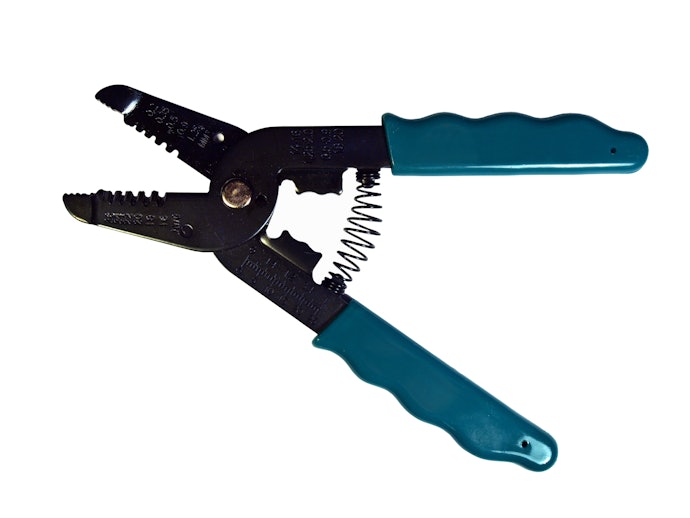

圧着・電工ペンチの使用頻度が多い方は、スプリングなどによる補助でハンドルの開け閉めが軽いものを選びましょう。このようなタイプなら作業量が多くても手が疲れにくく、快適に作業できますよ。
また、ハンドルの開け閉めが楽だと操作性も上がるので、うっかり部品を落としてしまうなどのミスも減らせます。なお、握力に自信がない方は、歯車の力で確実にかしめられるラチェット機構付きが特におすすめです。
一部の商品データはAIで自動入力しており、現在のデータ正解率は平均約90%です。ご購入の際は必ず事前に各商品の公式サイトで内容をご確認ください。
商品 | 画像 | 最安価格 | ポイント | 詳細情報 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
全長 | 重量 | バネ付き | グリップの加工あり | くわえ部の材質 | 圧着機能あり | |||||
1 | CTC アイウィス|太陽光 ソーラーパネル MC4コネクタ 専用ペンチ|LY-2546B | ![]() | 手によくフィット。握りやすく疲れにくい圧着工具 | 220mm | 600g | 機械構造用合金鋼 | ||||

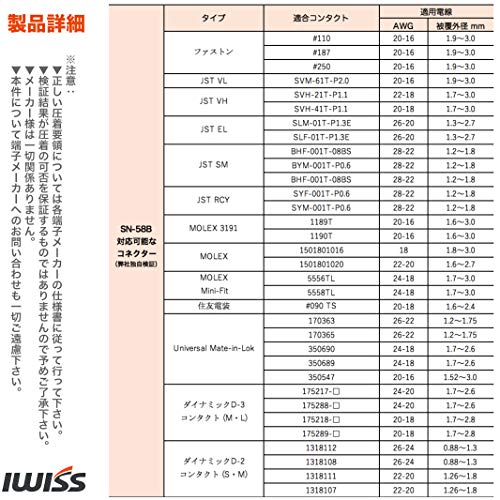

2 | CTC アイウィス|圧着ペンチ ラチェット式 オープンバレル端子|SN-58B | ![]() | 片手でも素早く圧着でき、作業効率がアップ | 190mm | 400g | 不明 | ||||

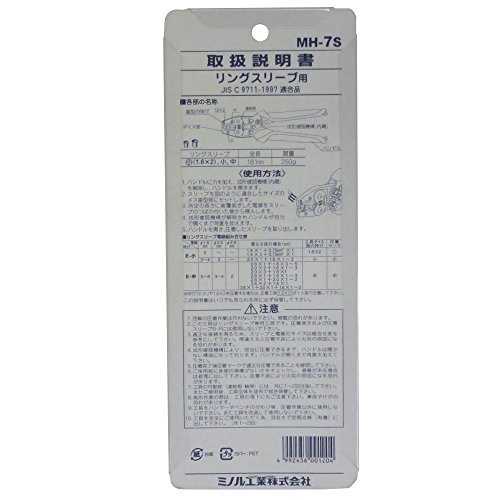

3 | CTC アイウィス|リングスリーブ 圧着工具 ラチェット式|IWS-7s | ![]() | 手にフィットするグリップで軽い力で圧着可能 | 175mm | 270g | 不明 | ||||
4 | CTC アイウィス|裸圧着スリーブ 圧着工具|HS-38 | ![]() | 力を入れやすく効率よく作業が可能な圧着工具 | 356mm | 850g | 不明 | ||||
5 | CTC アイウィス|絶縁閉端子用工具 圧着工具 ラチェット式|IWS-125 | ![]() | 弾力がありソフトなタッチで疲れにくい圧着工具 | 230mm | 270g | 不明 | ||||
6 | CTC アイウィス|リングスリーブ 圧着工具 ラチェット式|IWS-17s | ![]() | 手にフィットするグリップで軽い力で圧着可能 | 240mm | 440g | 不明 | ||||
7 | ツノダ 圧着工具 リングスリーブ用|TP-R | ![]() | 仮押え可能。両面のマーカーで作業効率アップ | 254mm | 430g | 機械構造用合金鋼 | ||||

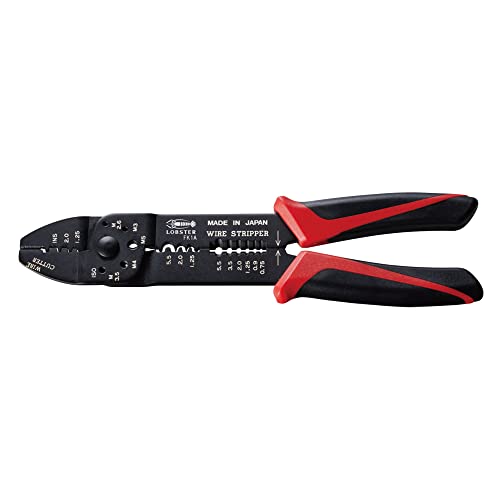

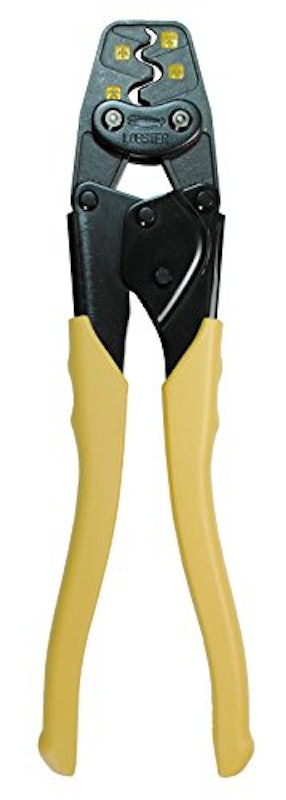

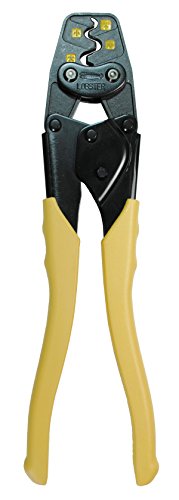

8 | ロブテックス LOBSTER|圧着工具 リングスリーブ E用|AK17A | ![]() | 握りやすく、ハンドル操作も軽い圧着工具 | 277mm | 460g | 不明 | ||||
9 | SARAJO 圧着ペンチ | ![]() | 圧着と線を剥くことができる2in1ペンチ | 190mm | 285g | 不明 | ||||
10 | CTC アイウィス|JSTコネクタ用圧着ペンチ|IWS-3220M | ![]() | 確実かつスピーティーな圧着が実現できる | 195mm | 300g | 機械構造用合金鋼 |

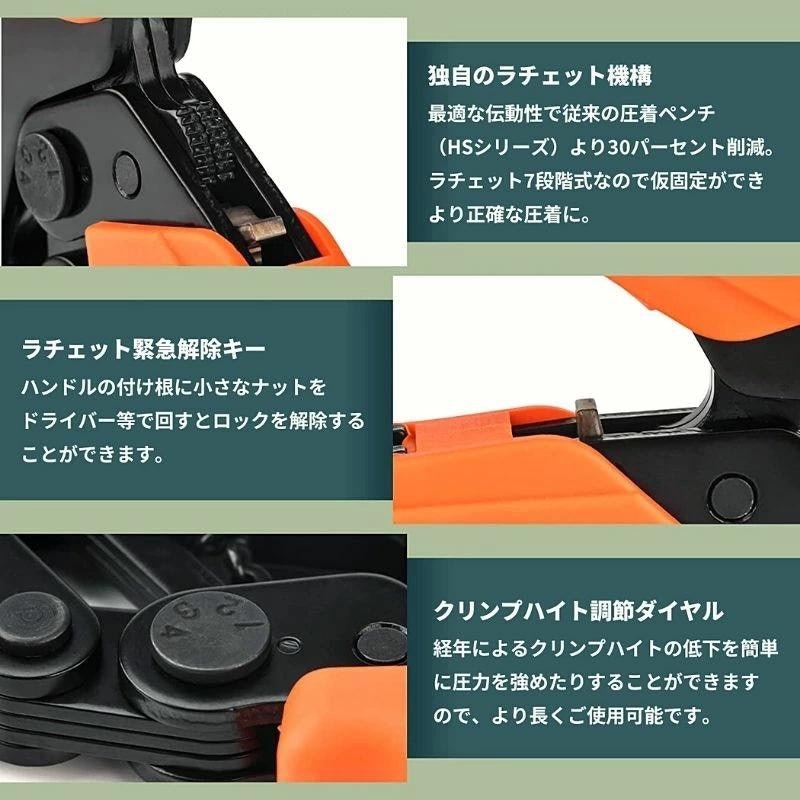

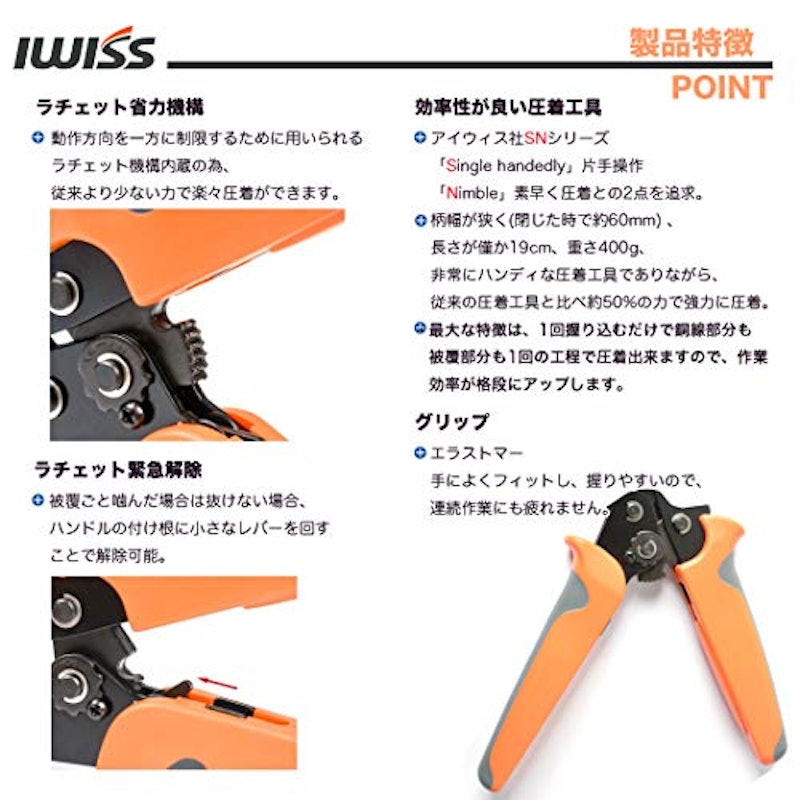

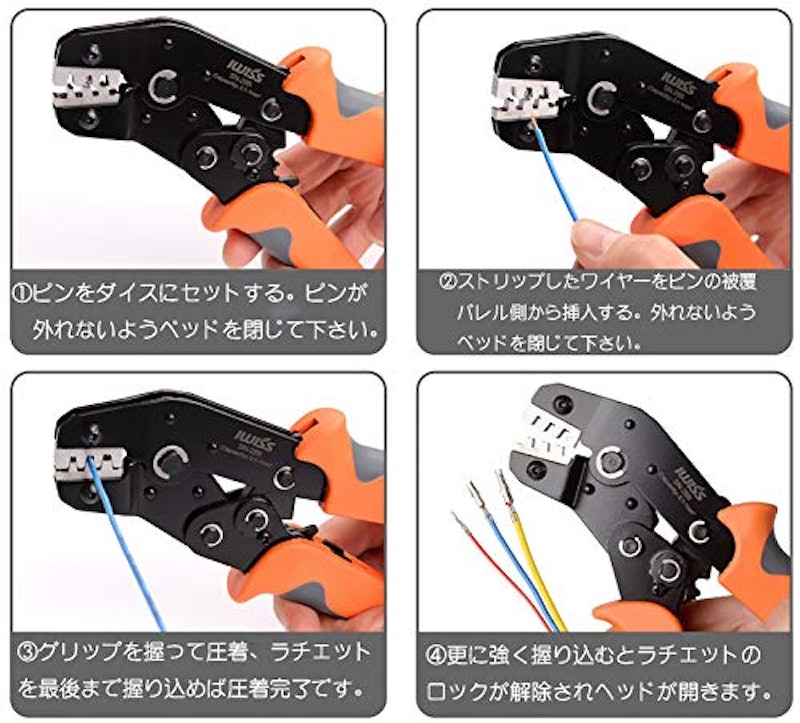

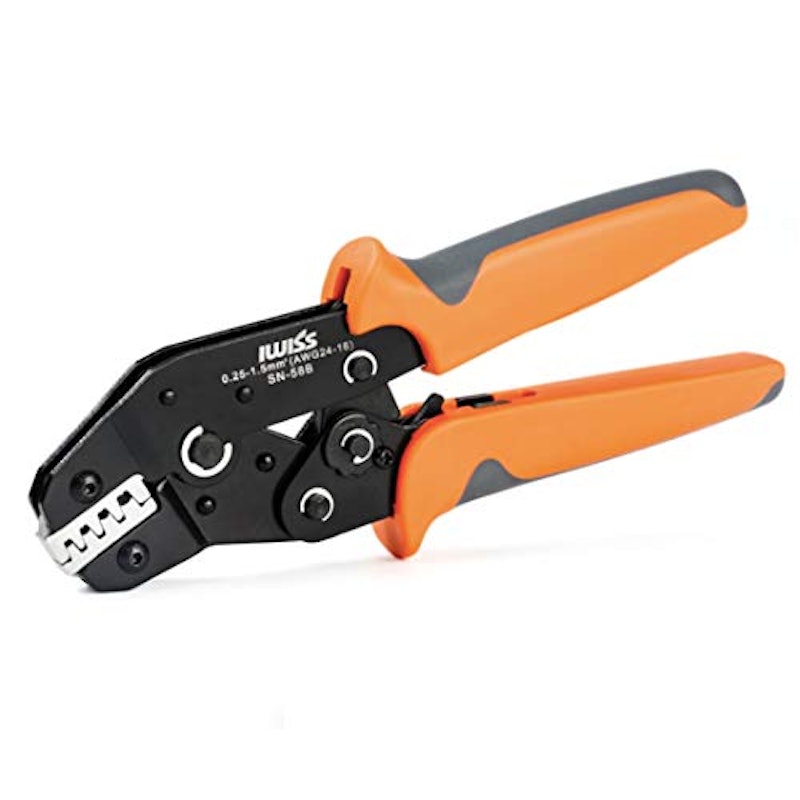

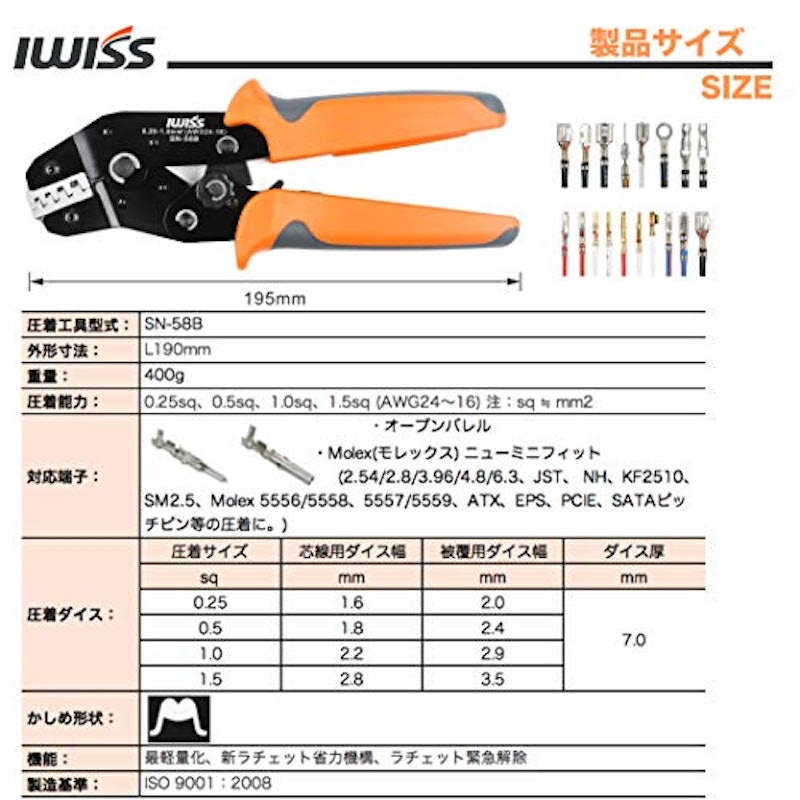

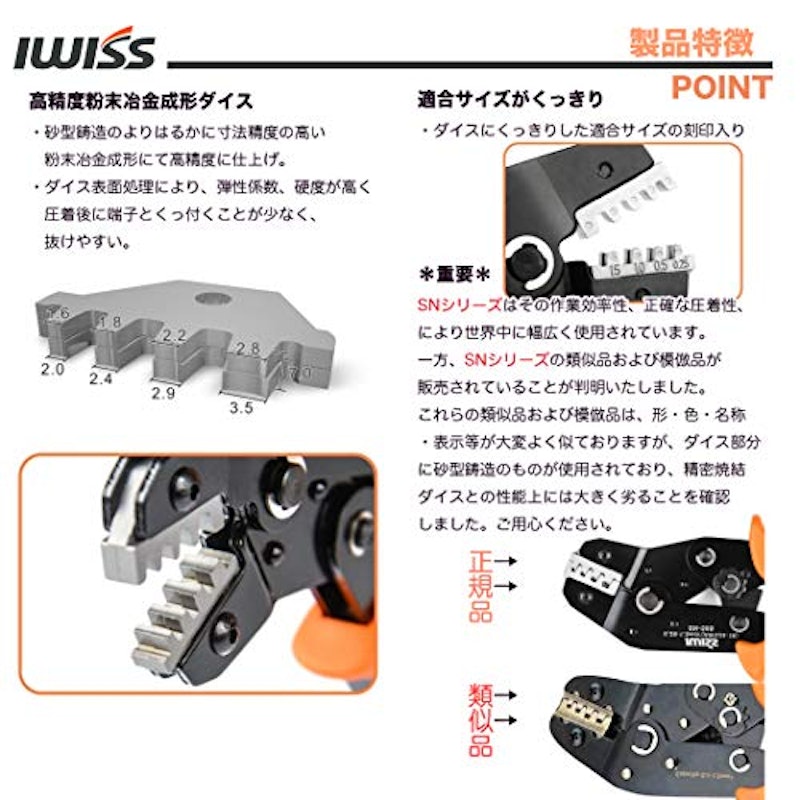

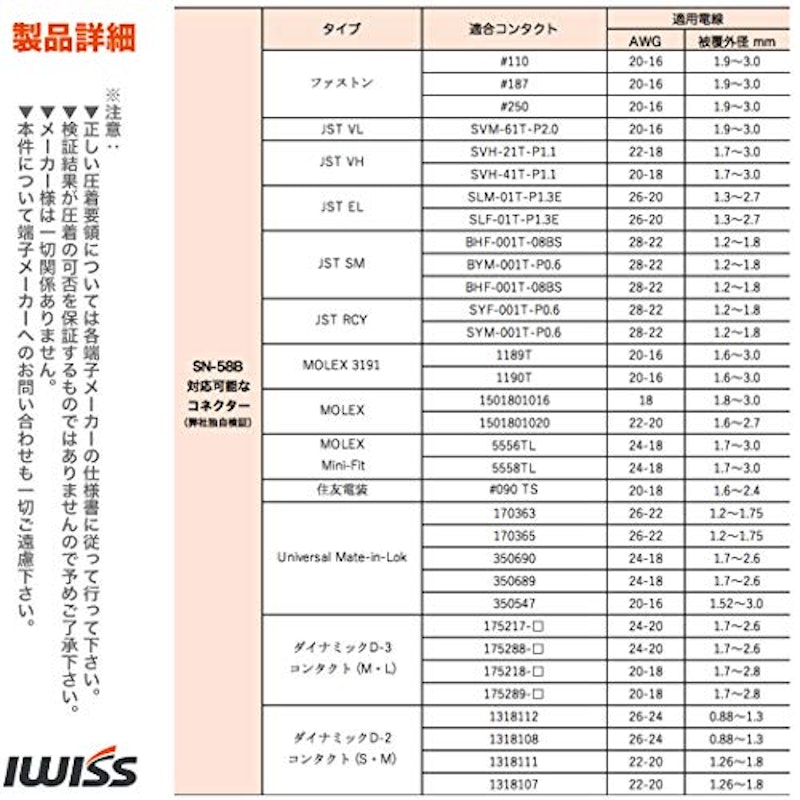

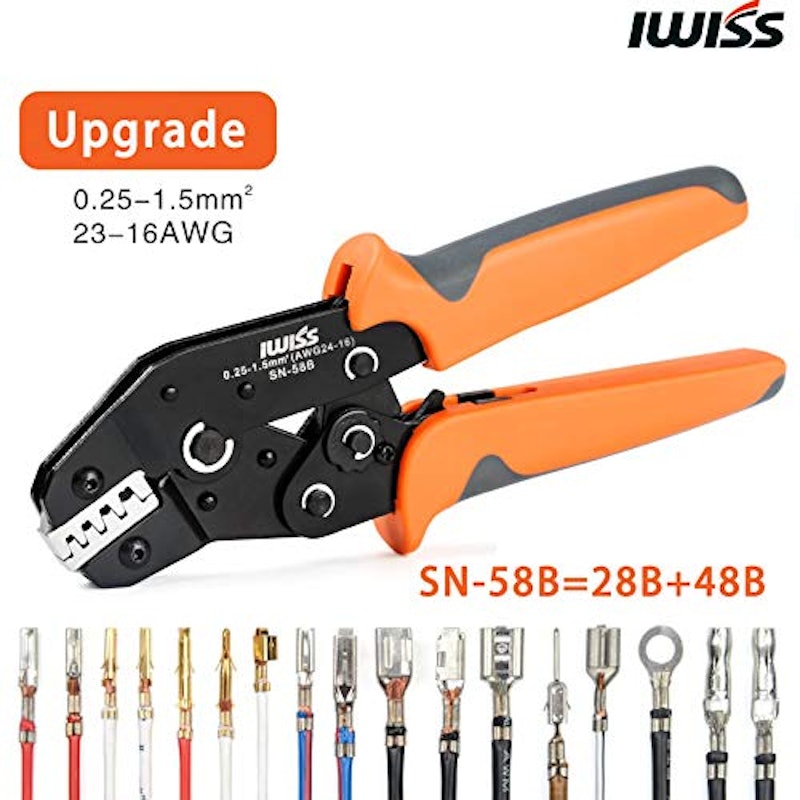

1回の握り込みで銅線部分も被覆部分も同時に圧着でき、作業性に優れた圧着ペンチです。被覆ごと噛んで端子が抜けない場合、ハンドルのつけ根に小さなナットをドライバーなどで回すと、ロックを解除できます。手によくフィットするグリップで、連続作業でも疲れません。
全長 | 190mm |
---|---|
重量 | 400g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 不明 |
圧着機能あり |

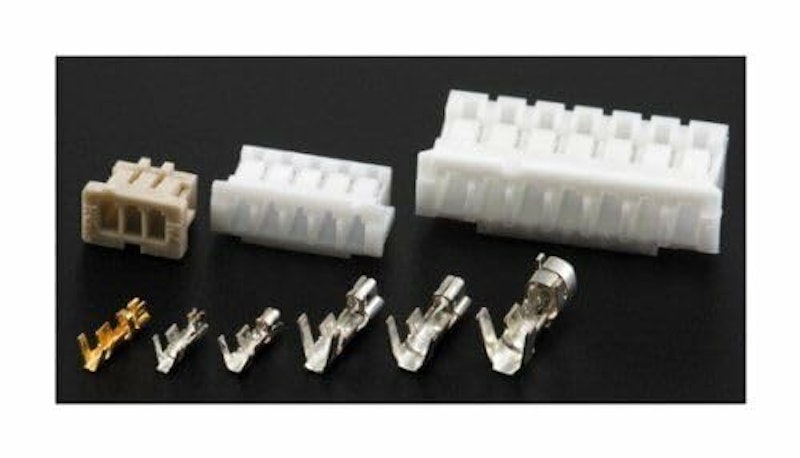

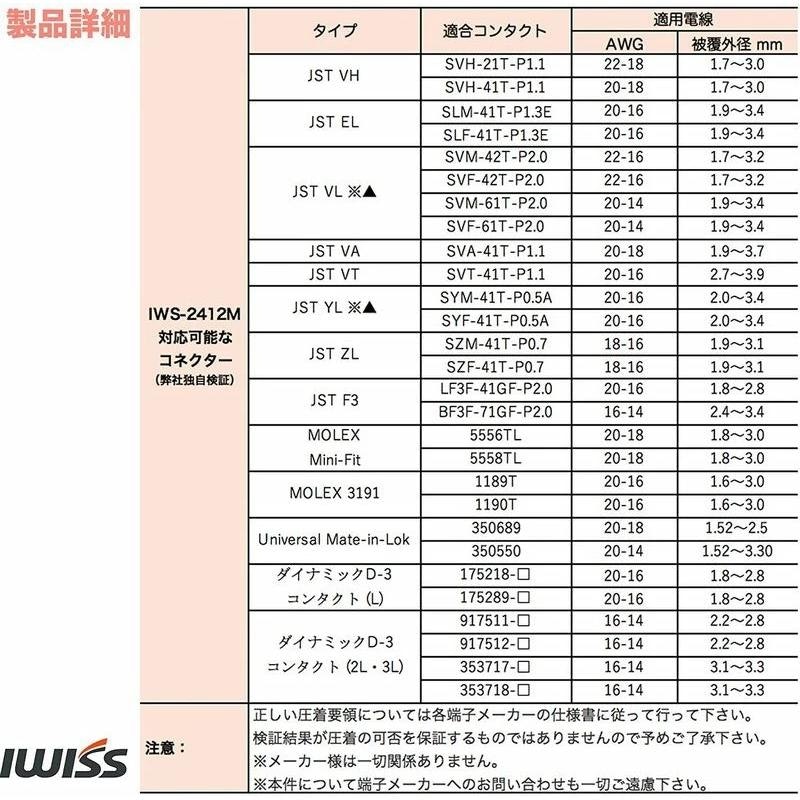

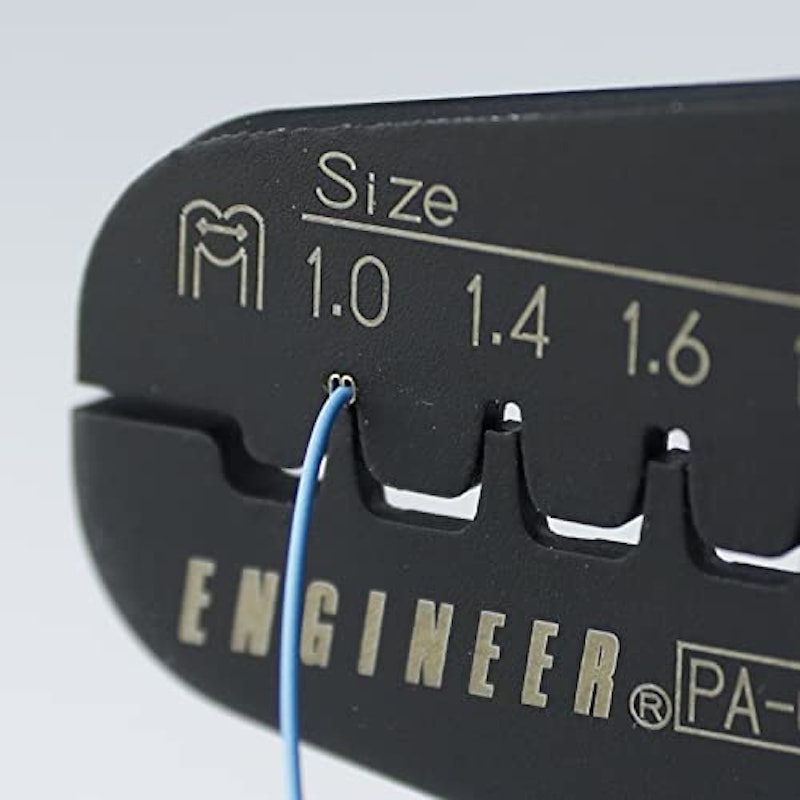

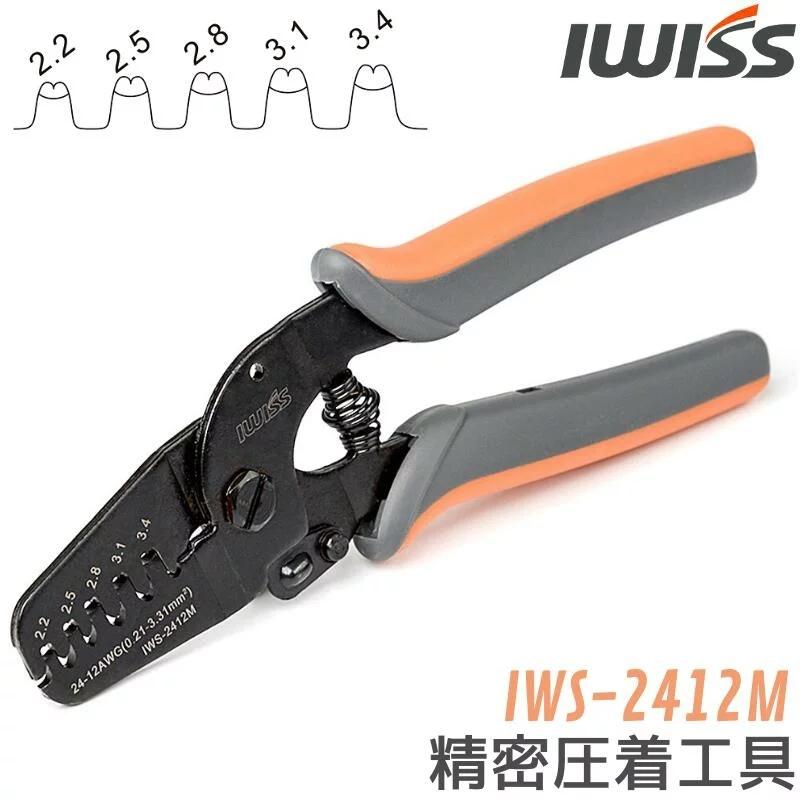

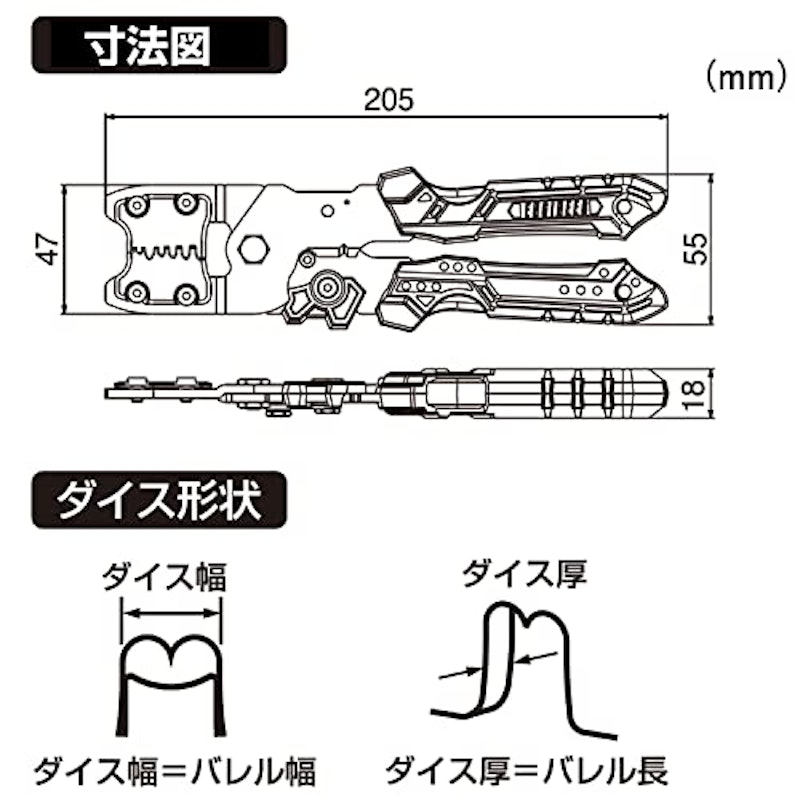

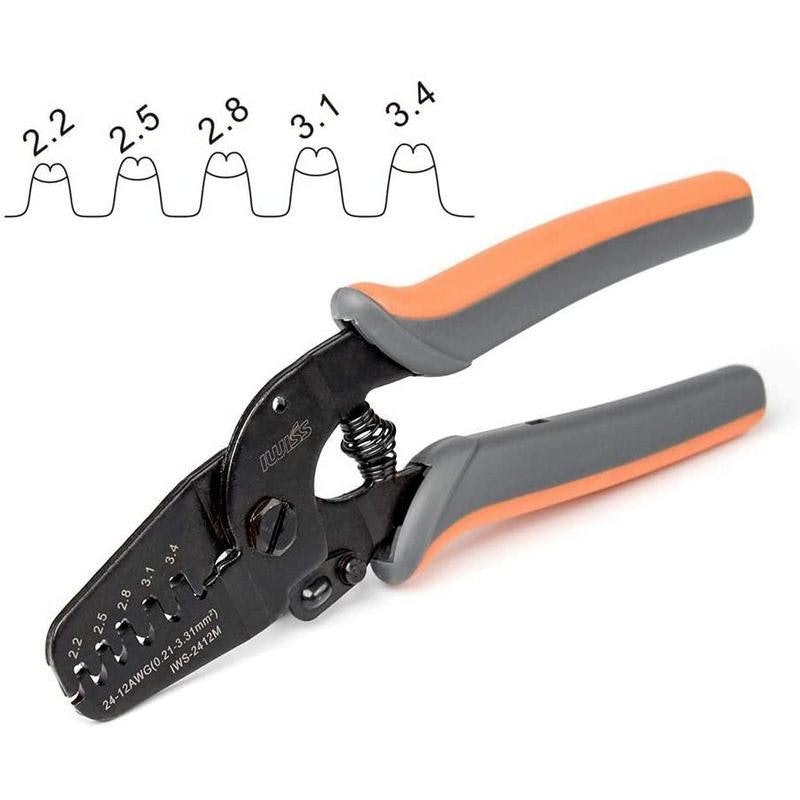

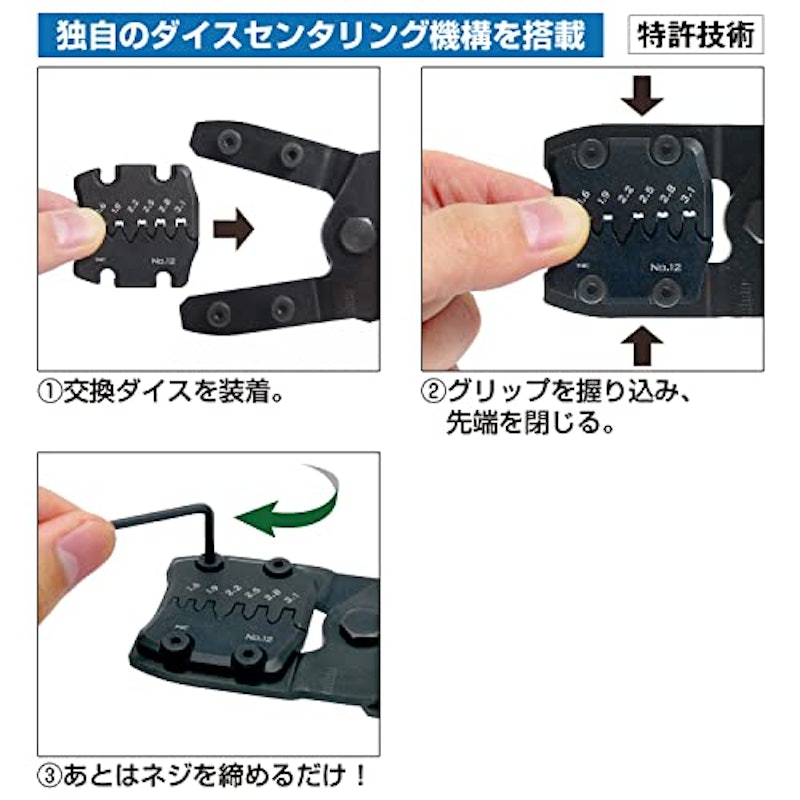

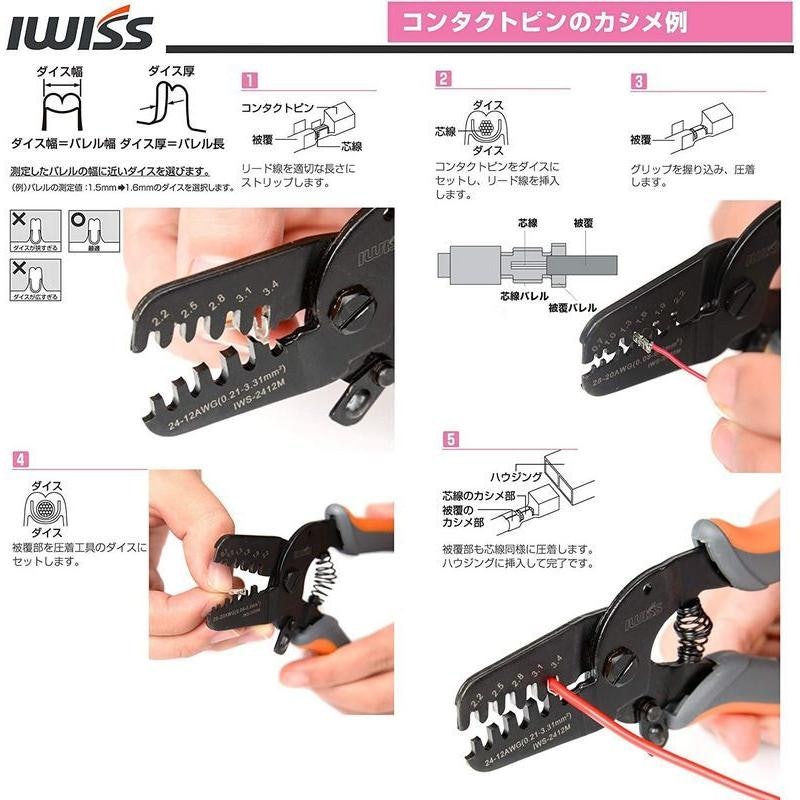

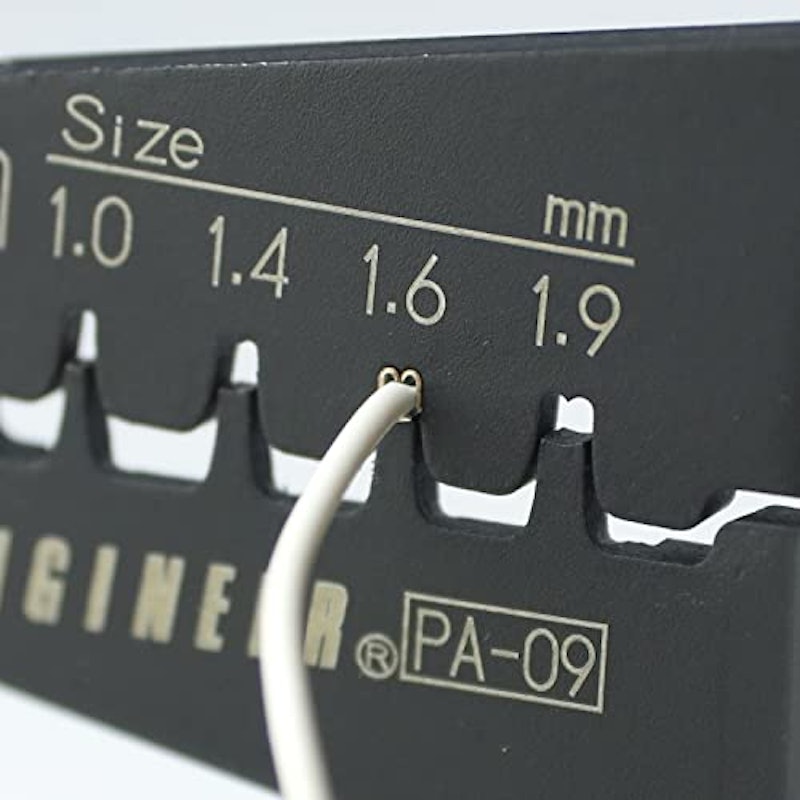

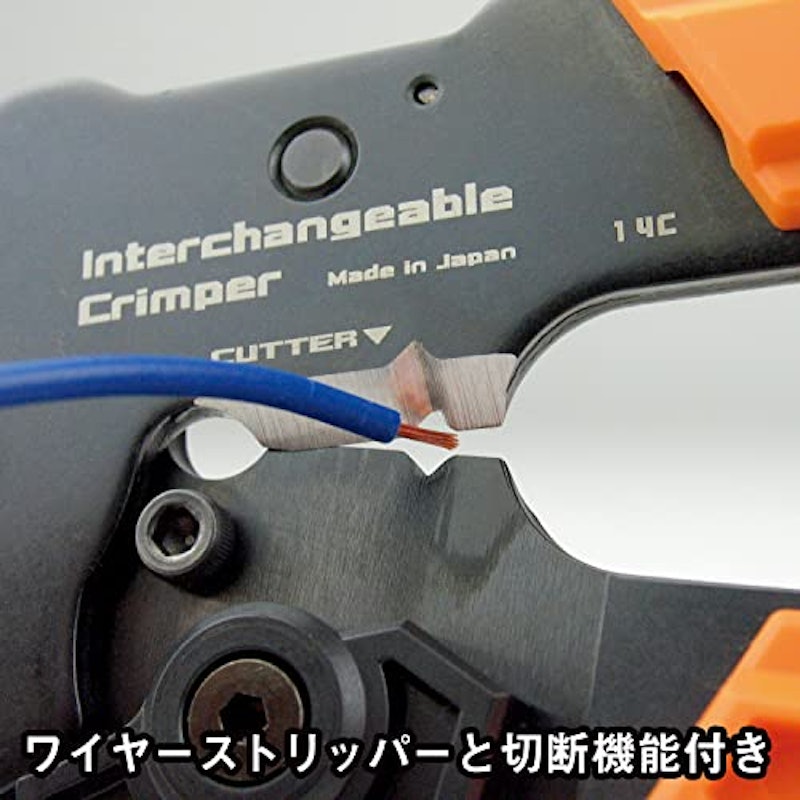

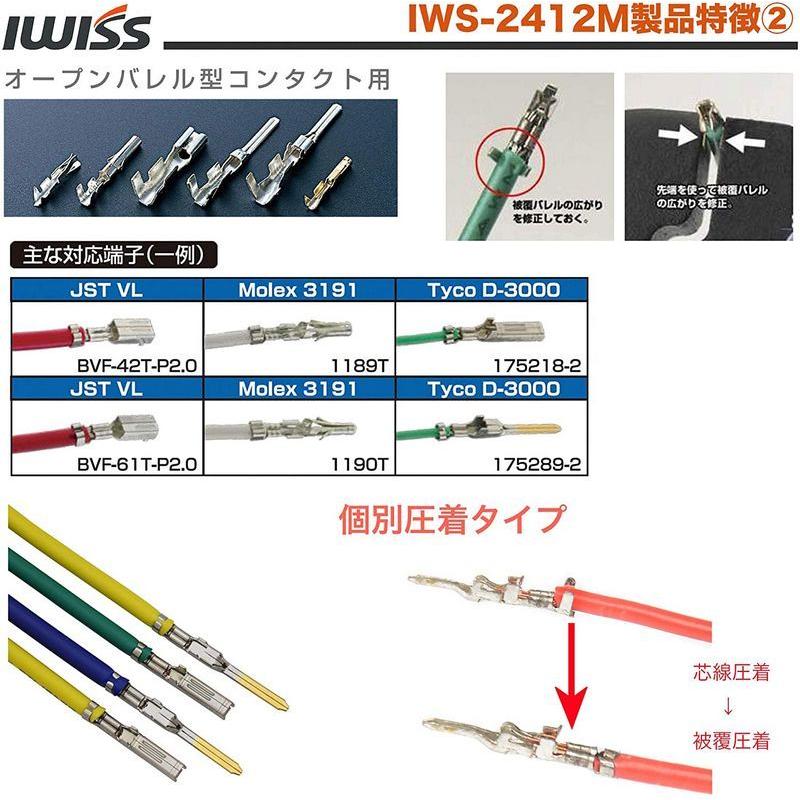

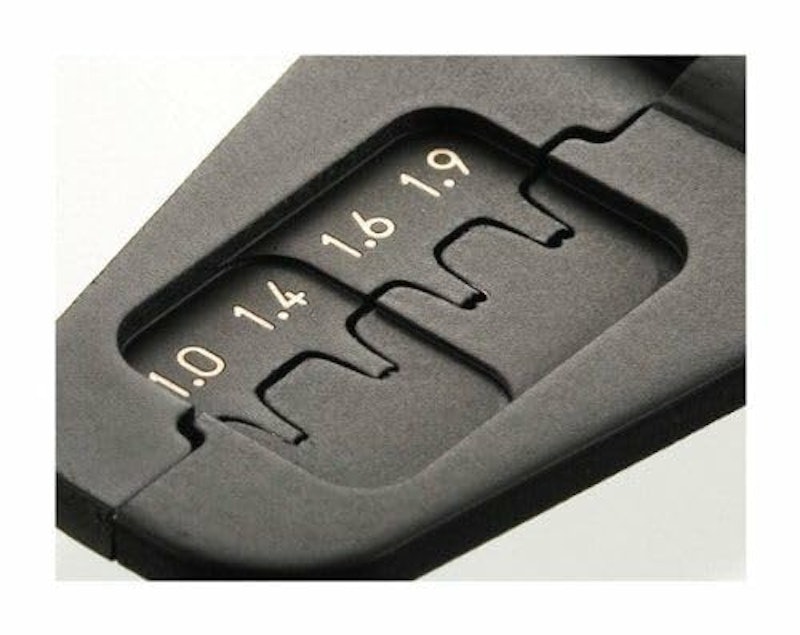

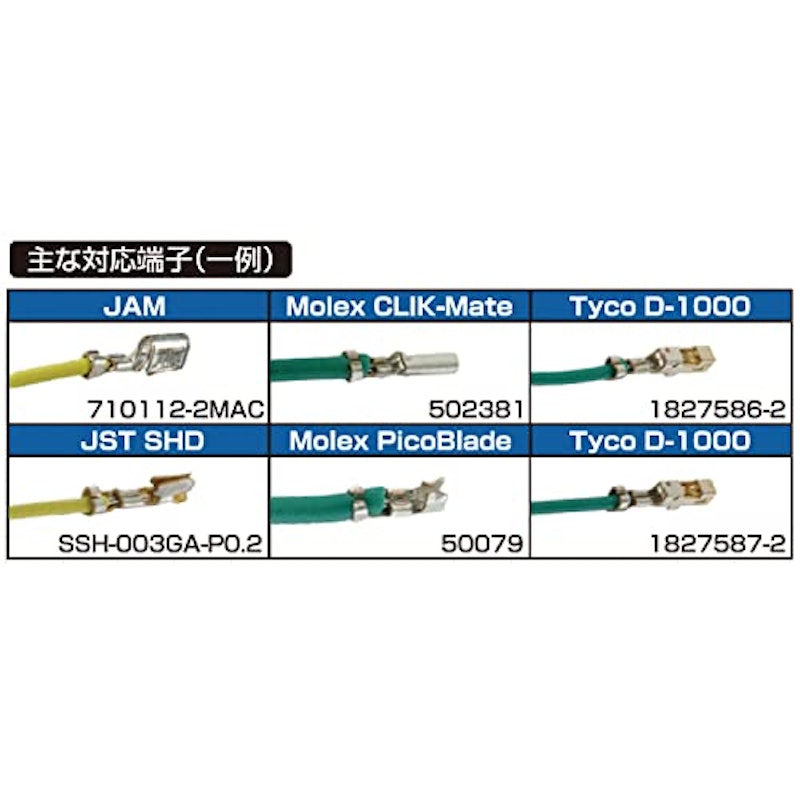

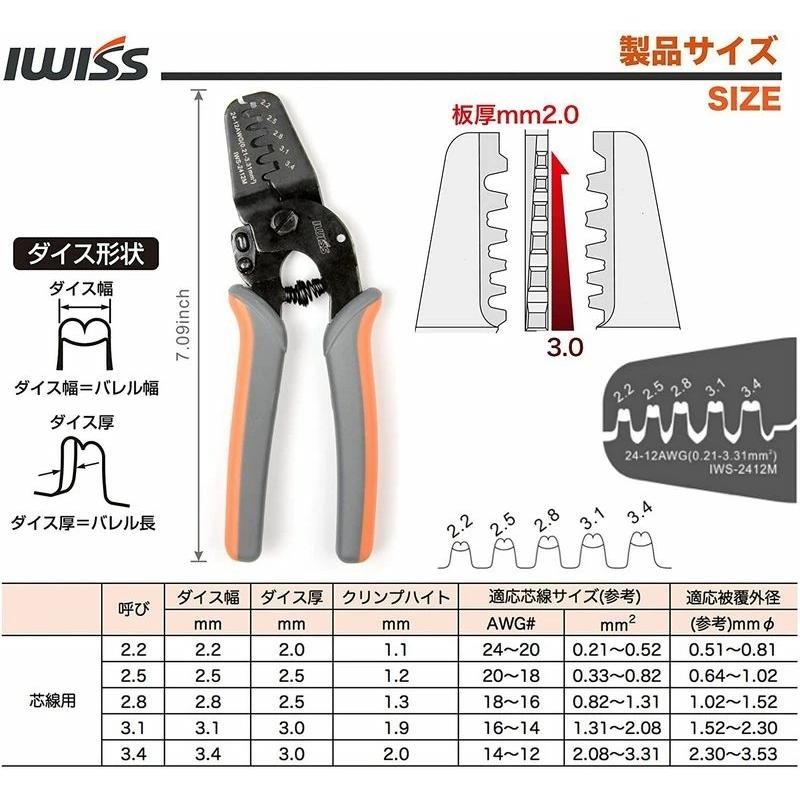

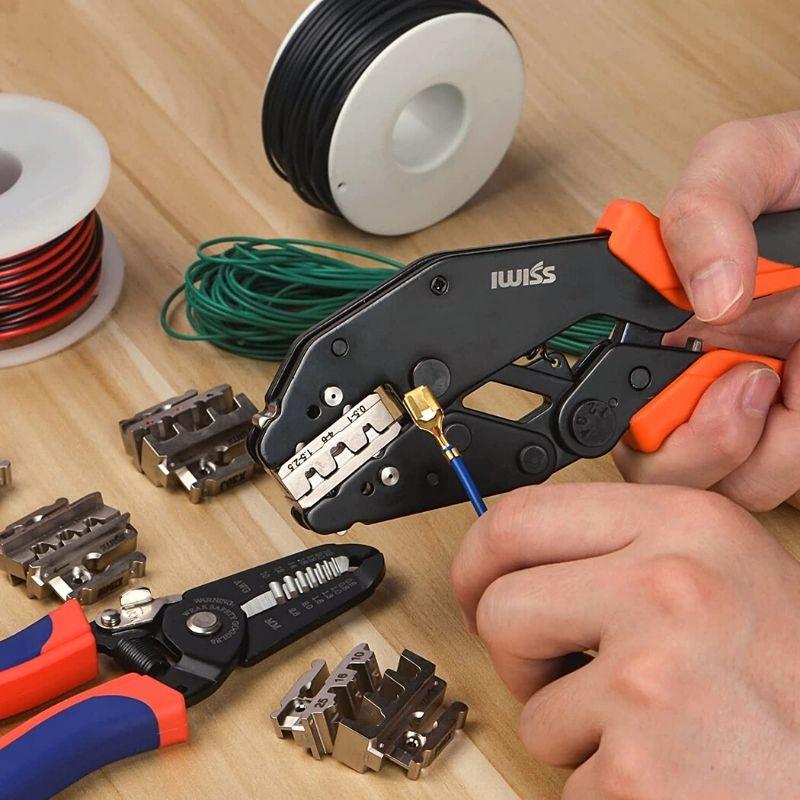

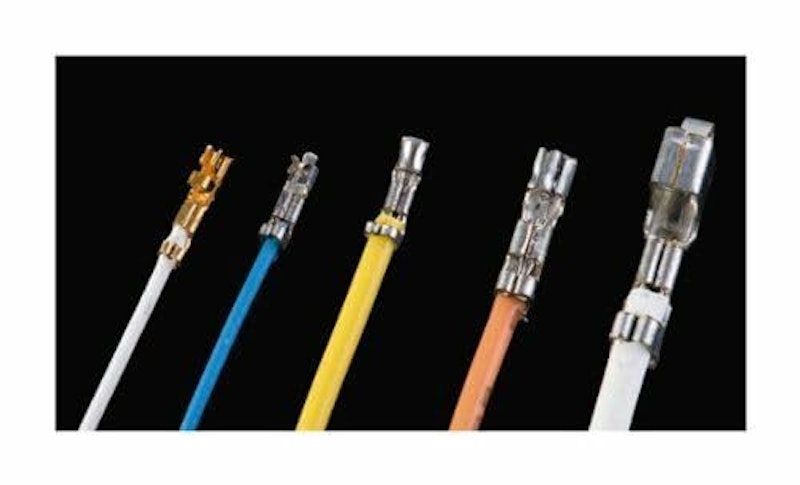

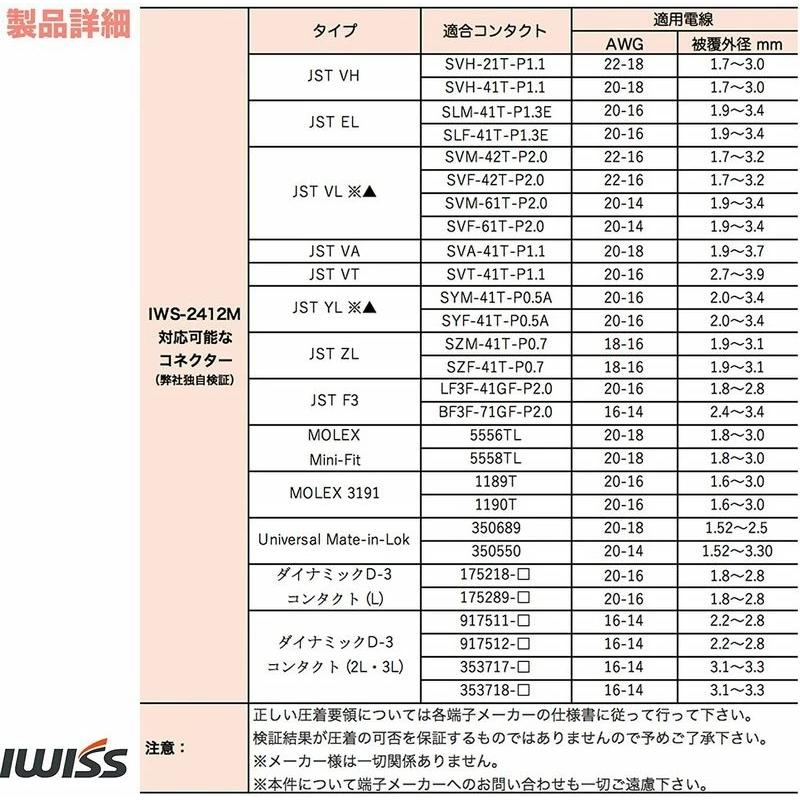

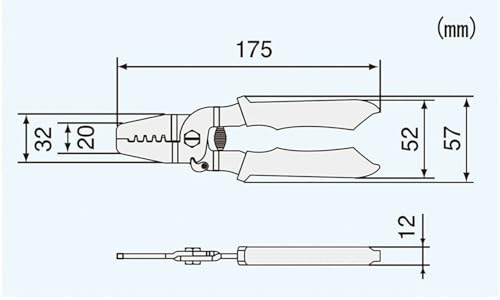

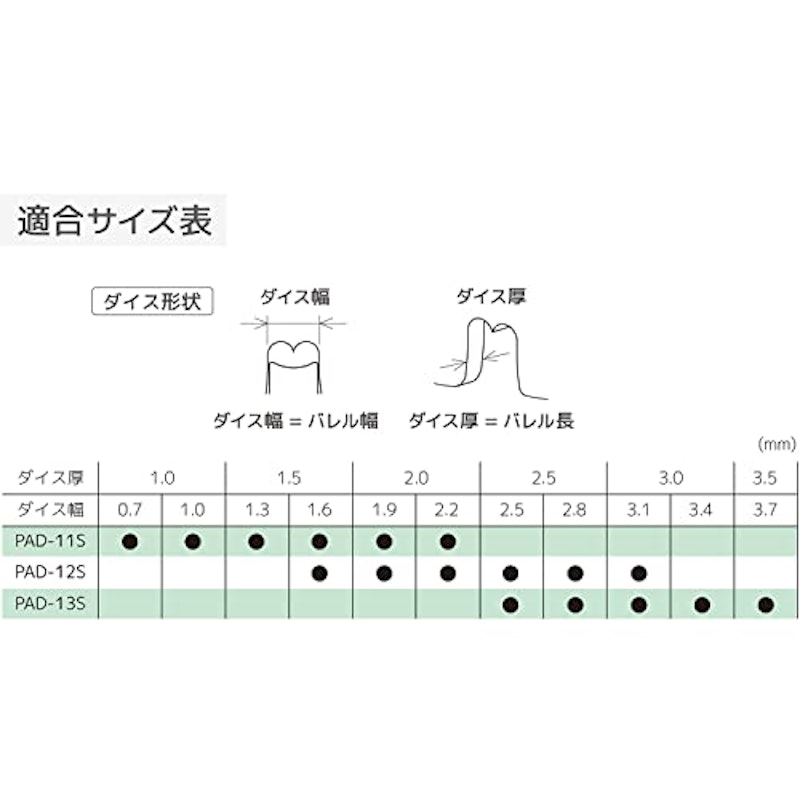

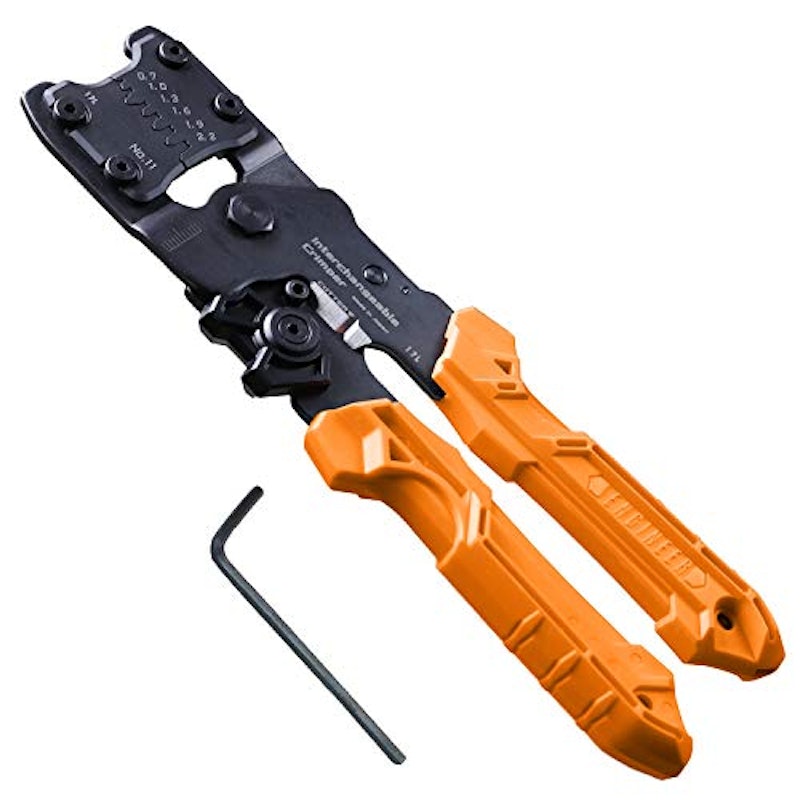

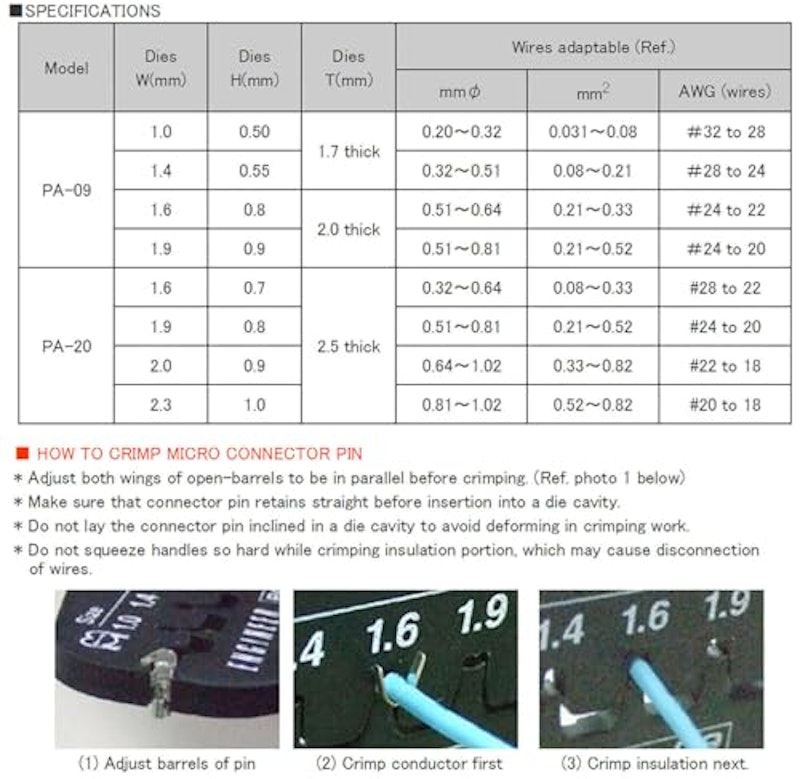

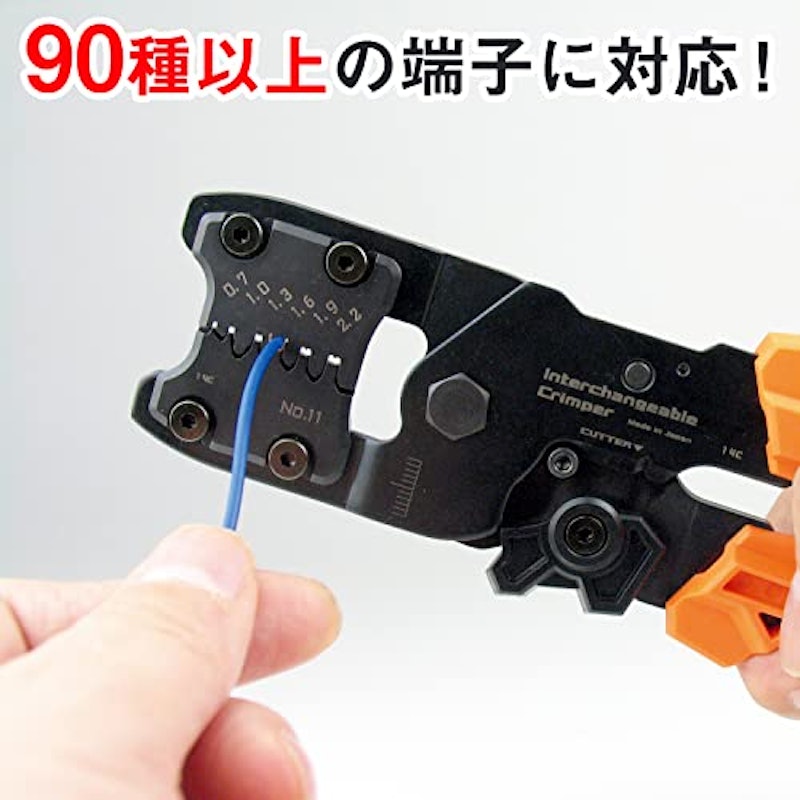

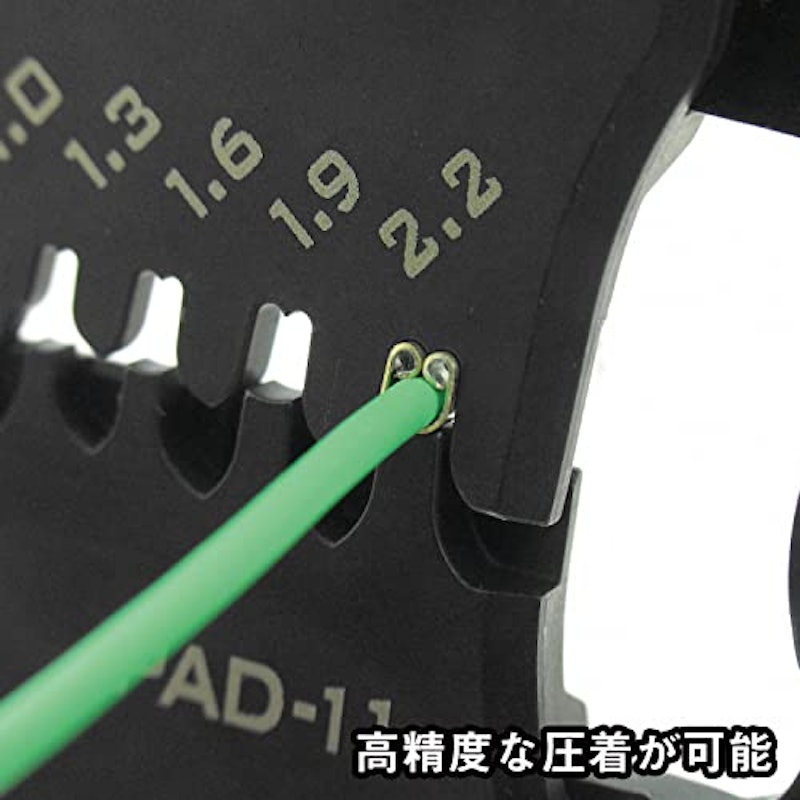

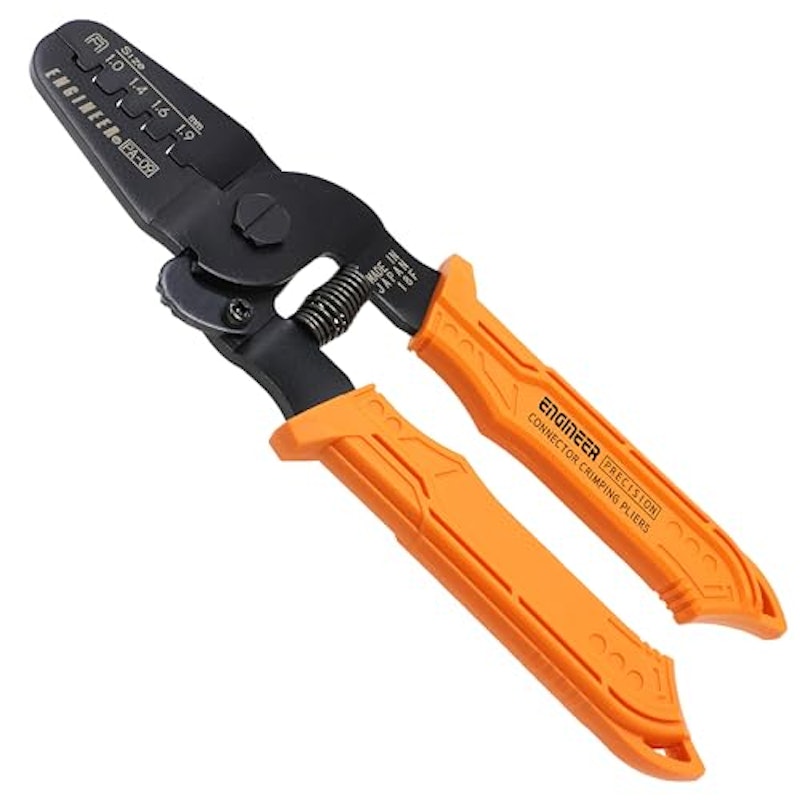

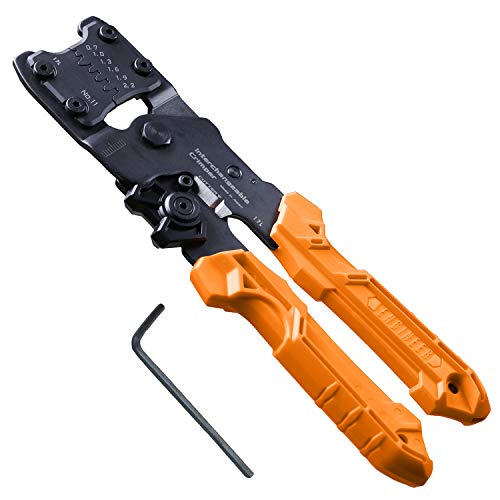

芯線バレルと被覆バレルを個別に圧着するため、80種以上の端子を高精度に圧着可能な精密圧着ペンチです。4つのダイスを使い分けることで、1.25~2.5mmピッチまでの極小端子に対応します。グリップは環境にやさしいエラストマーを採用し、耐油性に優れ、手によくフィットする設計です。

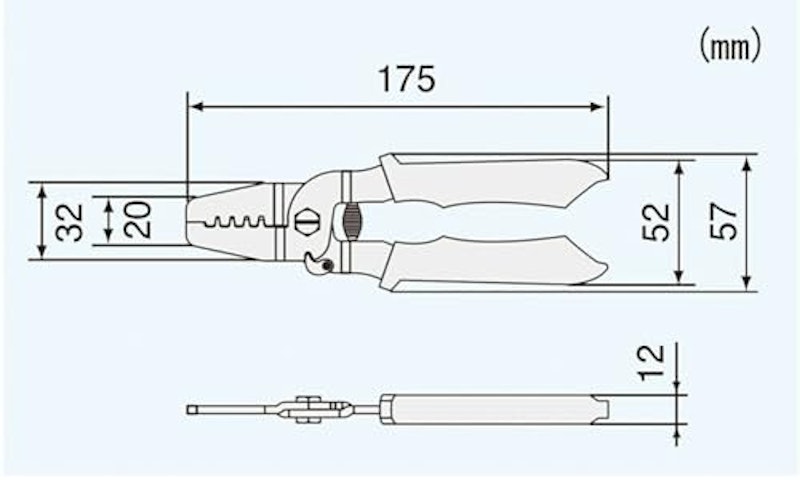

全長 | 175mm |
---|---|
重量 | 135g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 炭素鋼 |
圧着機能あり |

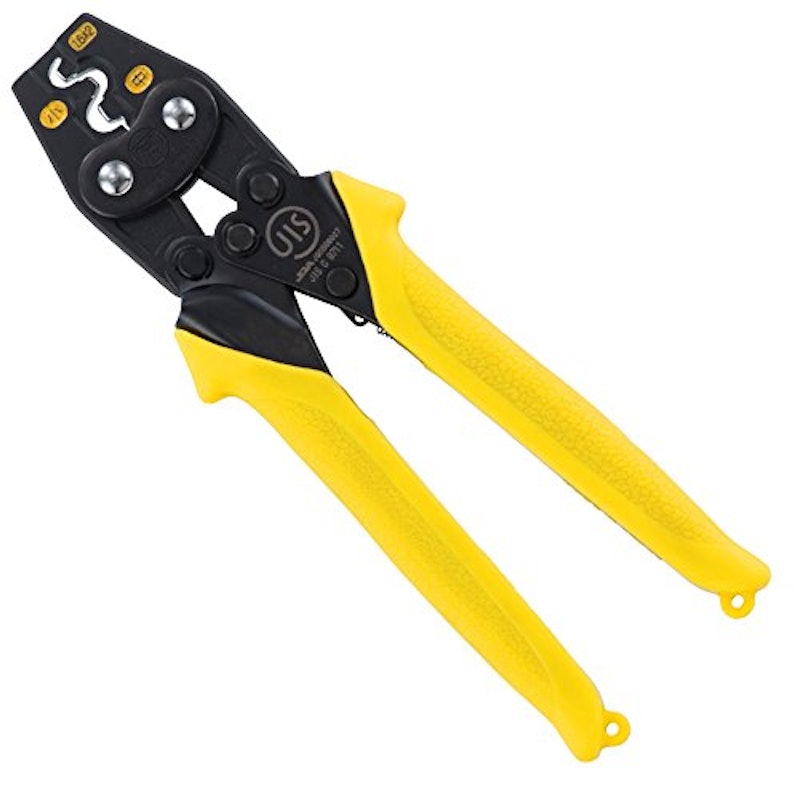

軽量コンパクト設計で手にソフトにフィットするのはもちろん、ポケットサイズで持ち運びにも便利です。柄の開きが139mmと小さいため、簡単に圧着作業ができます。成形確認機構が本体に内蔵されているので、えりもとがスッキリしているのも魅力ですよ。
全長 | 172mm |
---|---|
重量 | 260g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 不明 |
圧着機能あり |

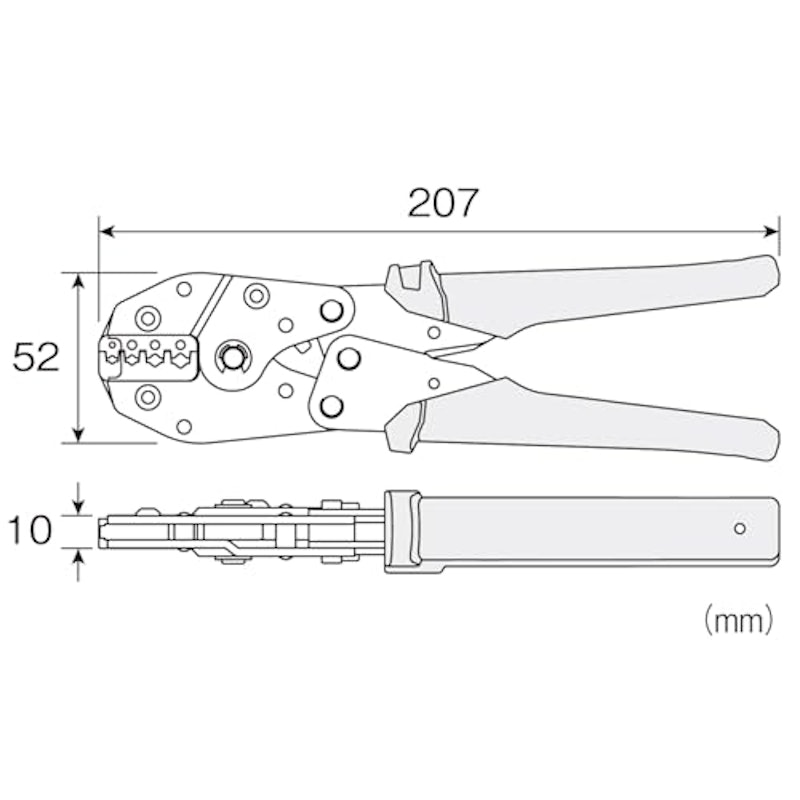

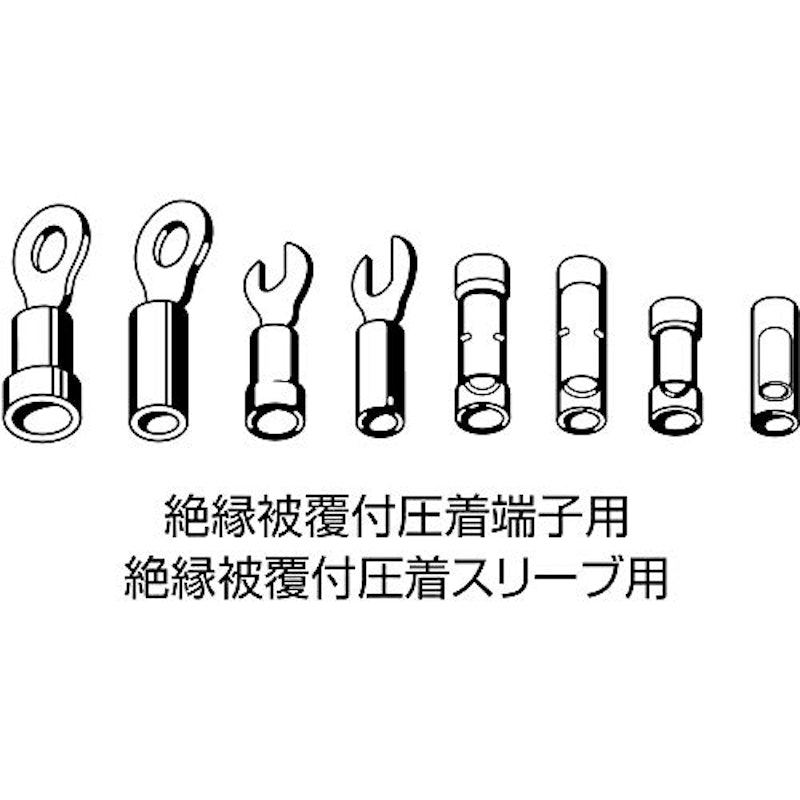

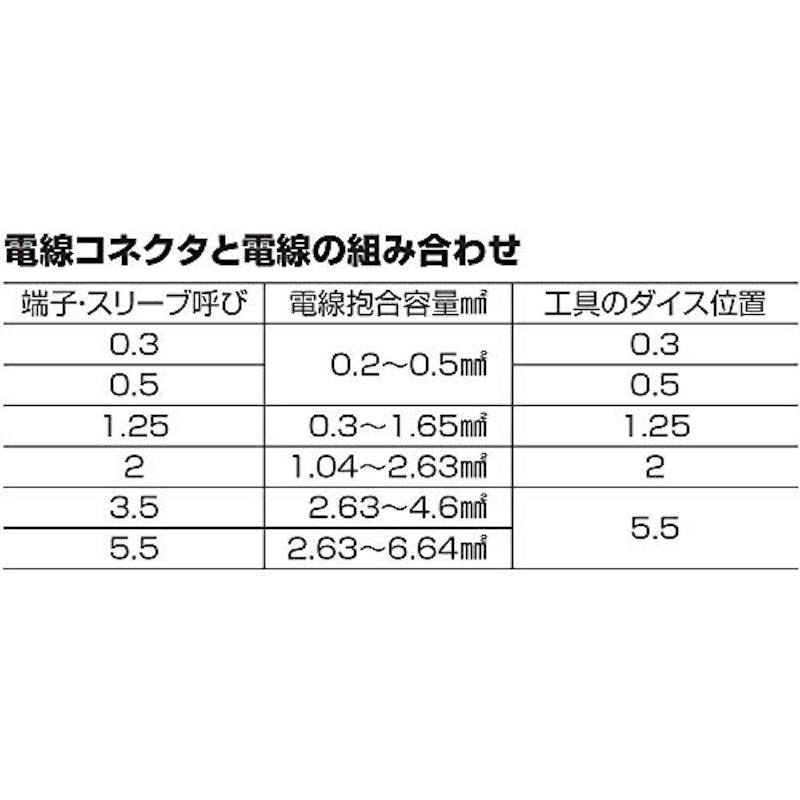

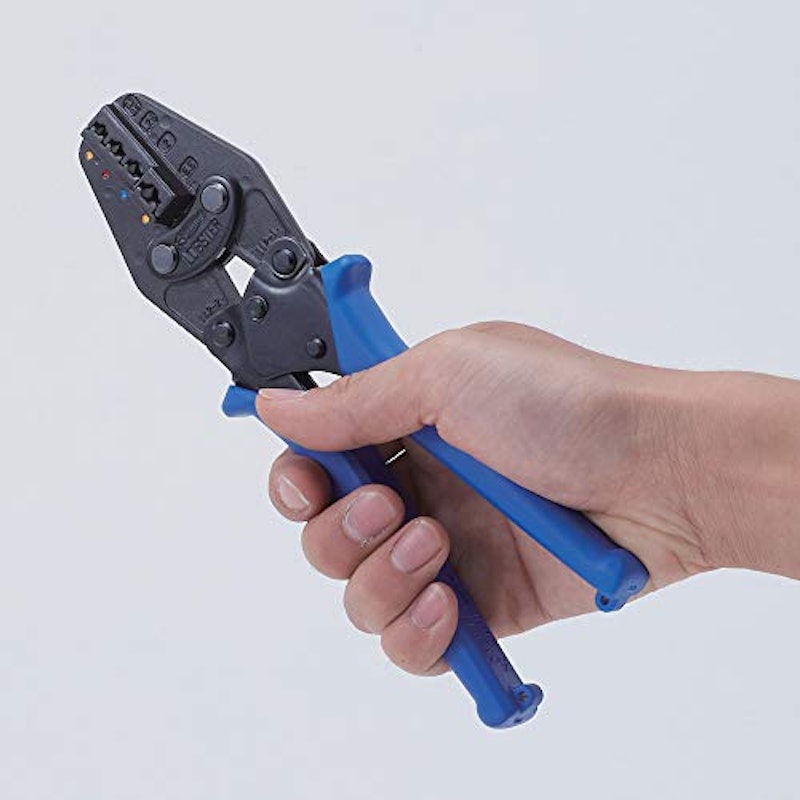

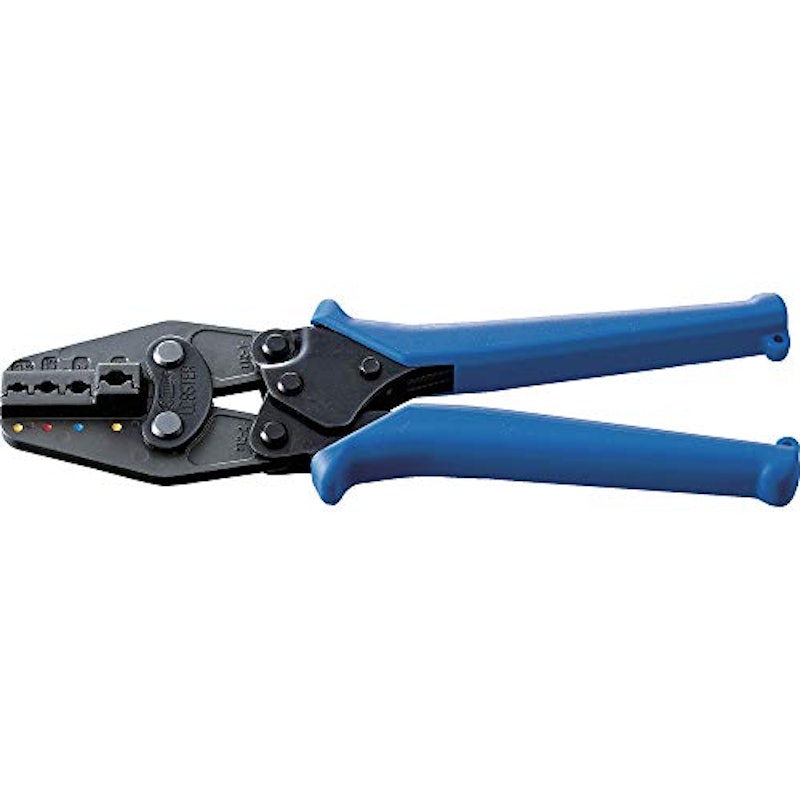

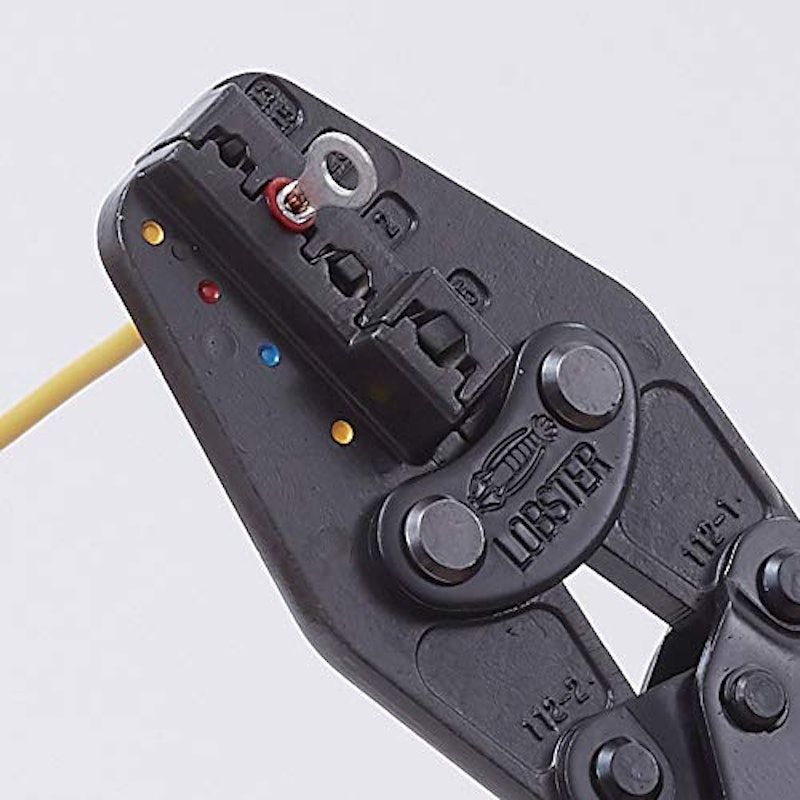

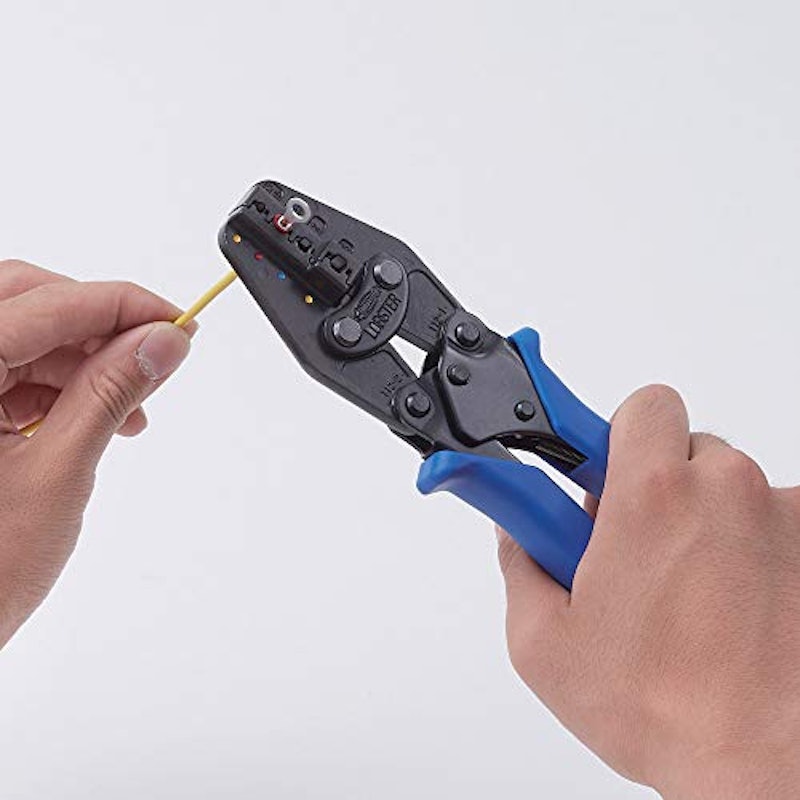

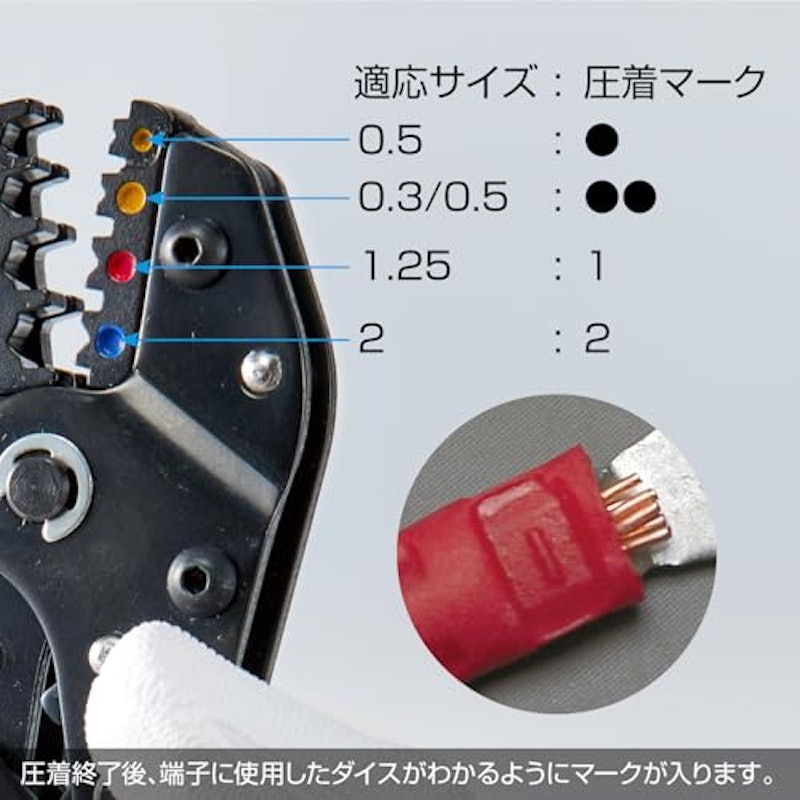

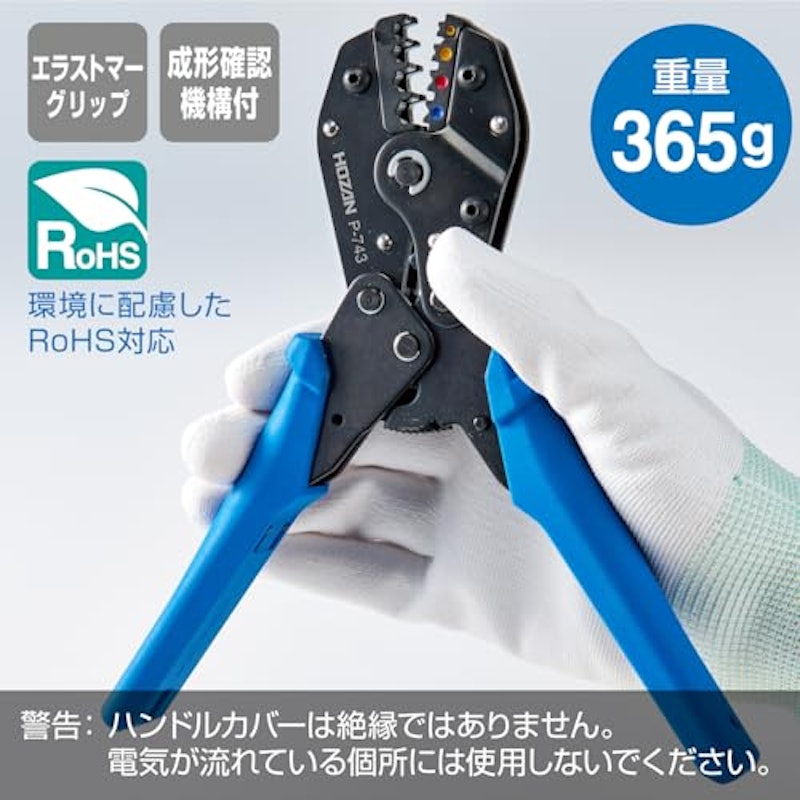

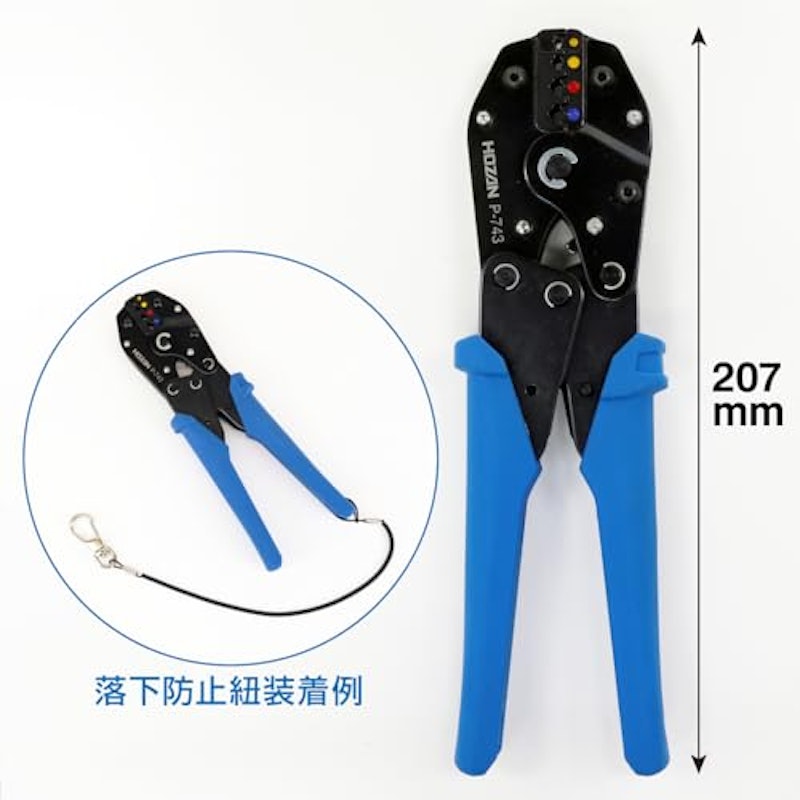

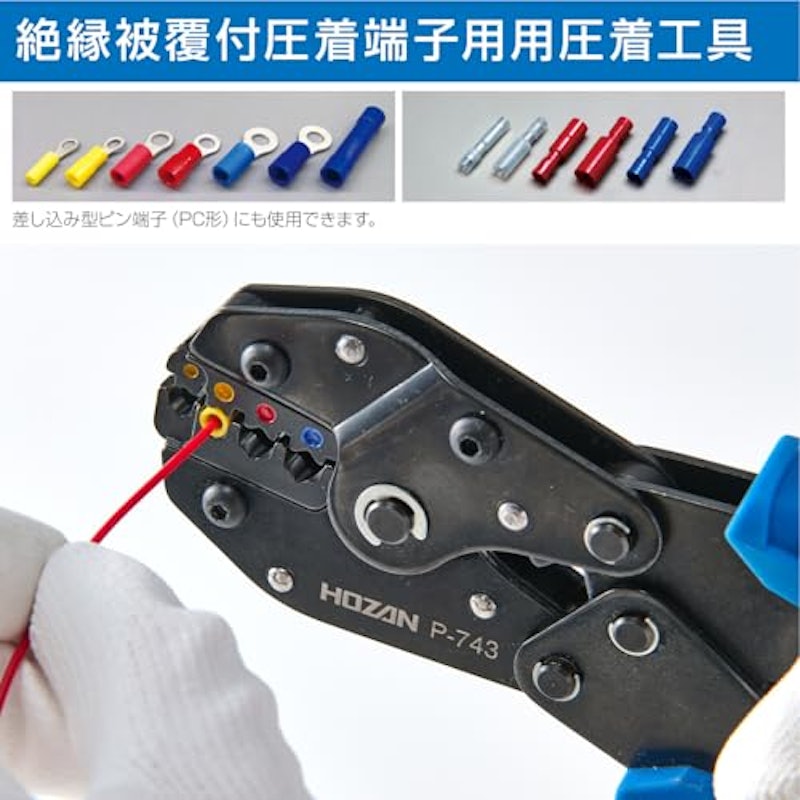

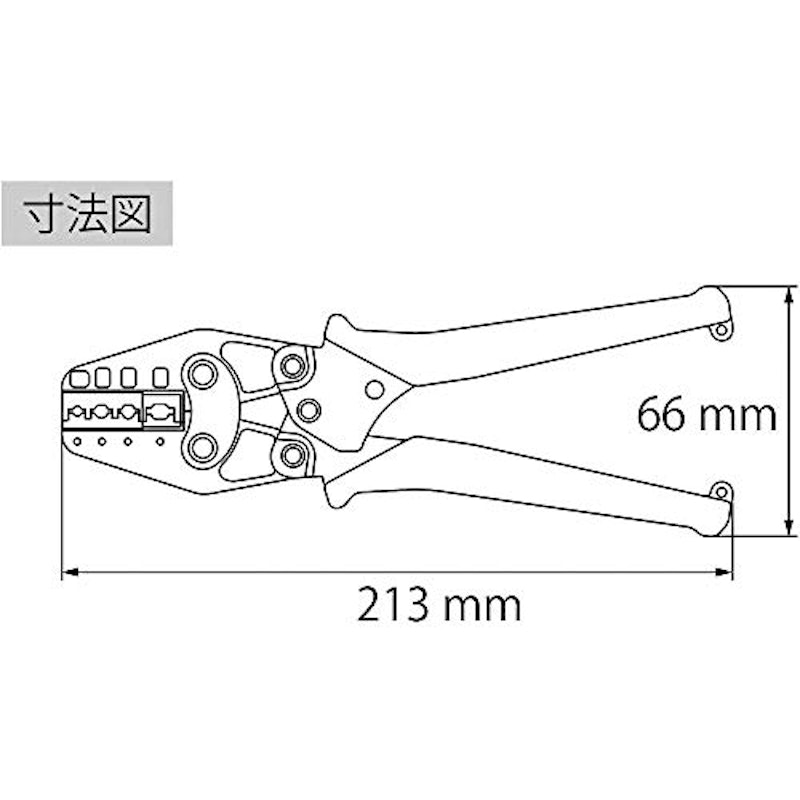

コンパクトなボディでパワフル圧着が可能な、絶縁被覆付圧着端子・絶縁被覆付圧着スリーブ用圧着工具。端子は6サイズでワイドレンジに対応し、本体に内蔵された成形確認機構でブレずに圧着可能です。手にフィットするポケットサイズで持ち運びも簡単にできます。
全長 | 213mm |
---|---|
重量 | 365g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 不明 |
圧着機能あり |

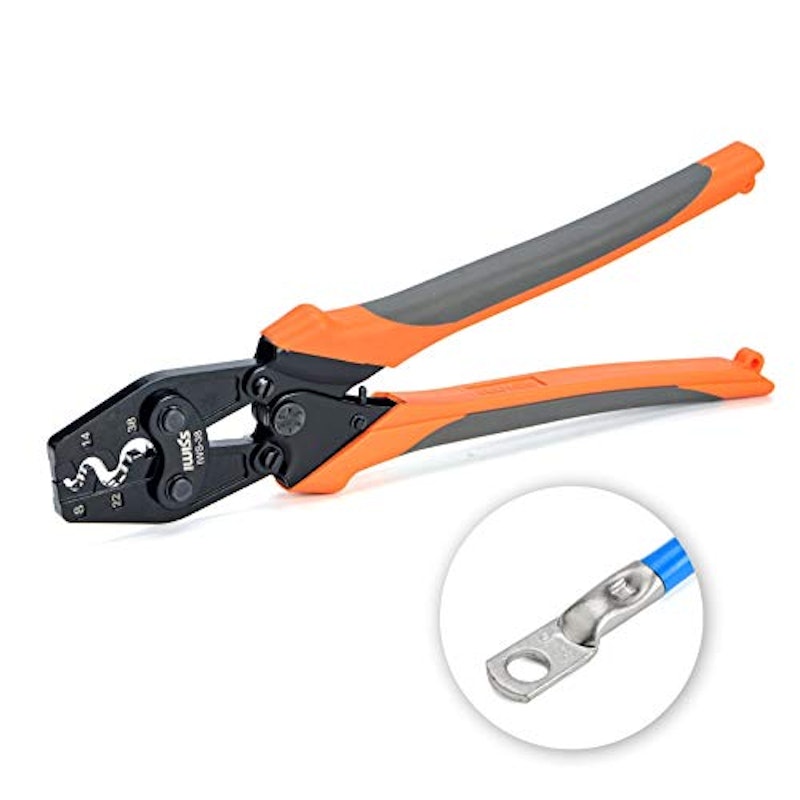

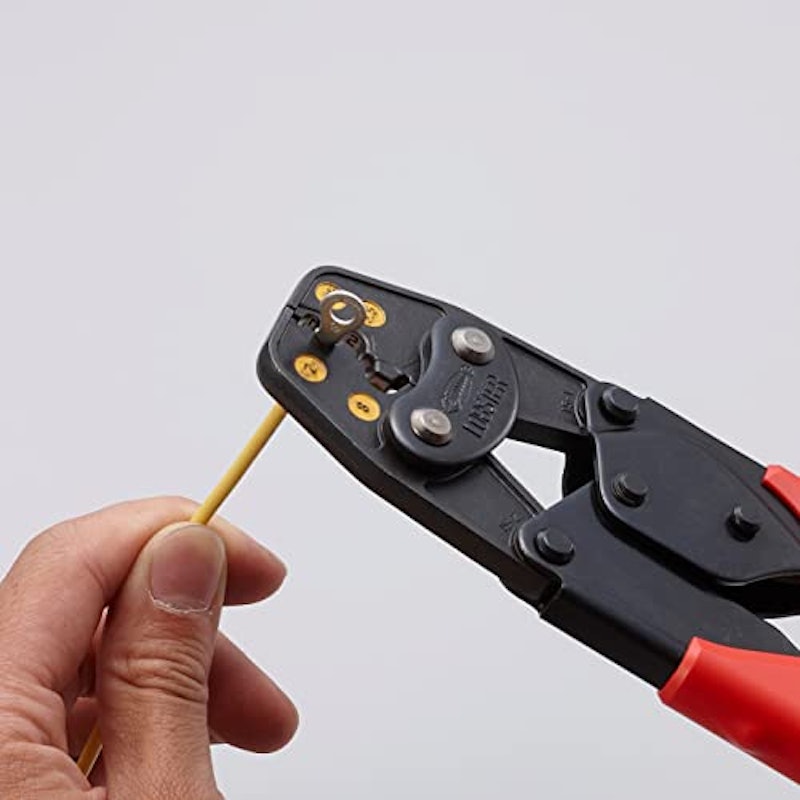

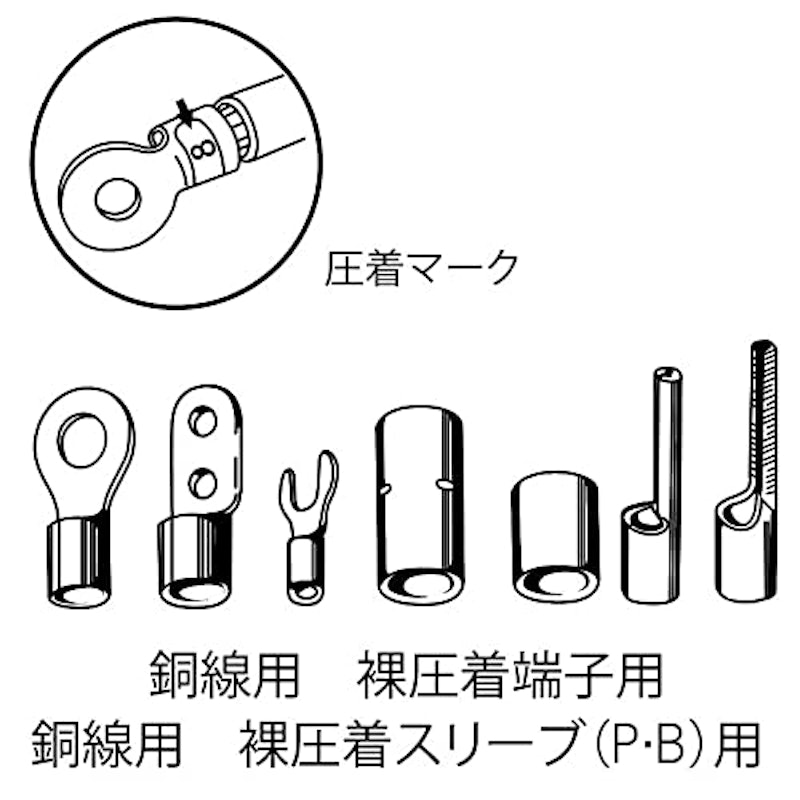

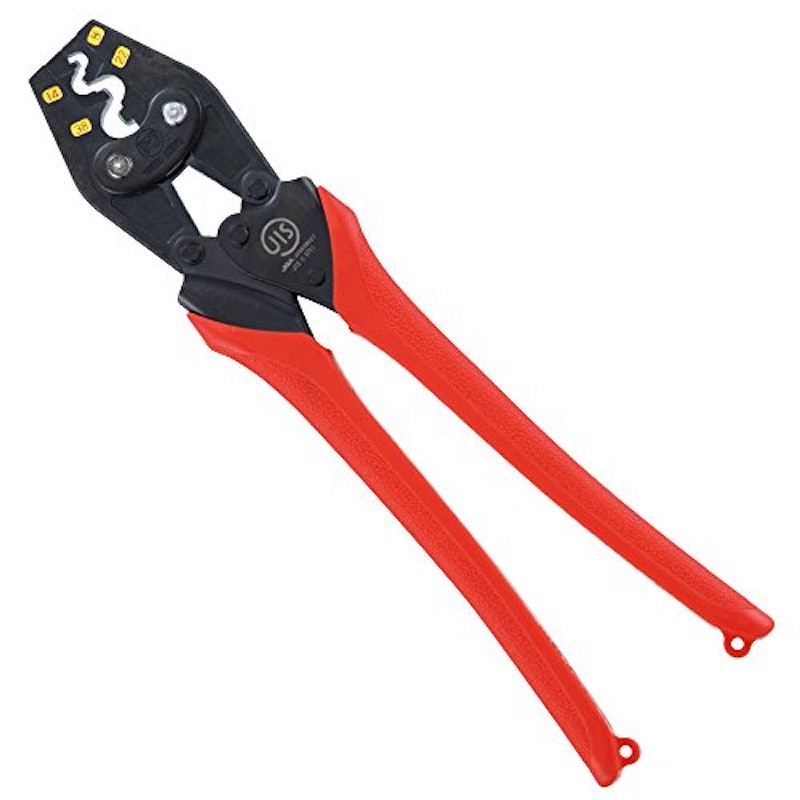

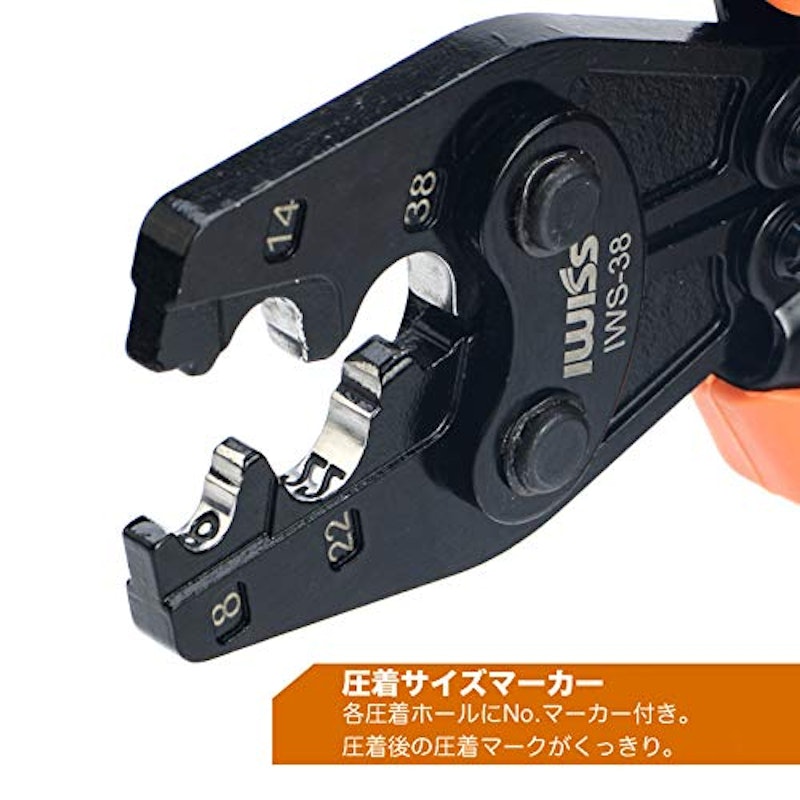

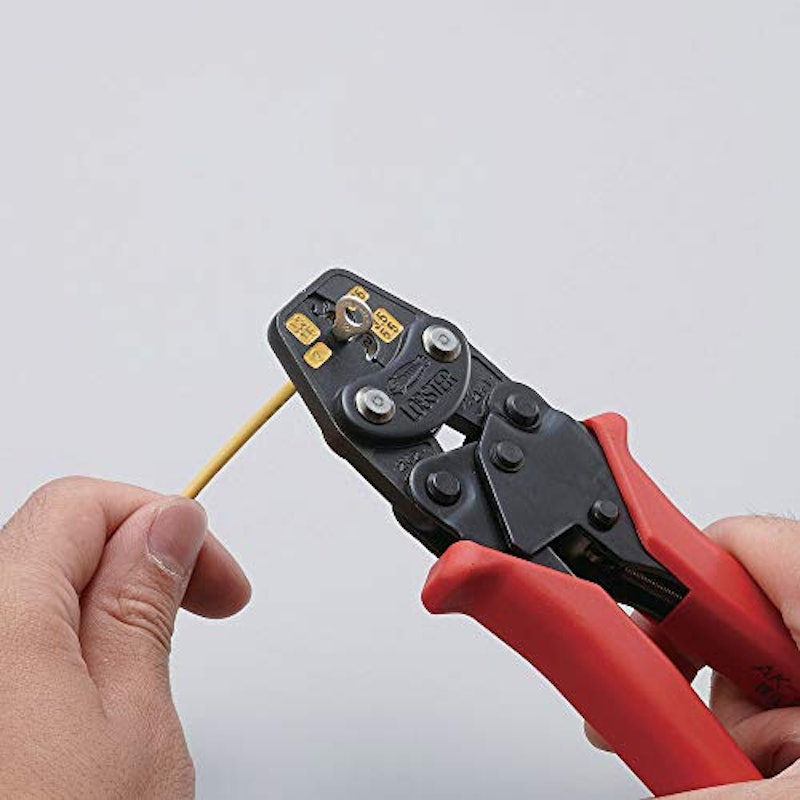

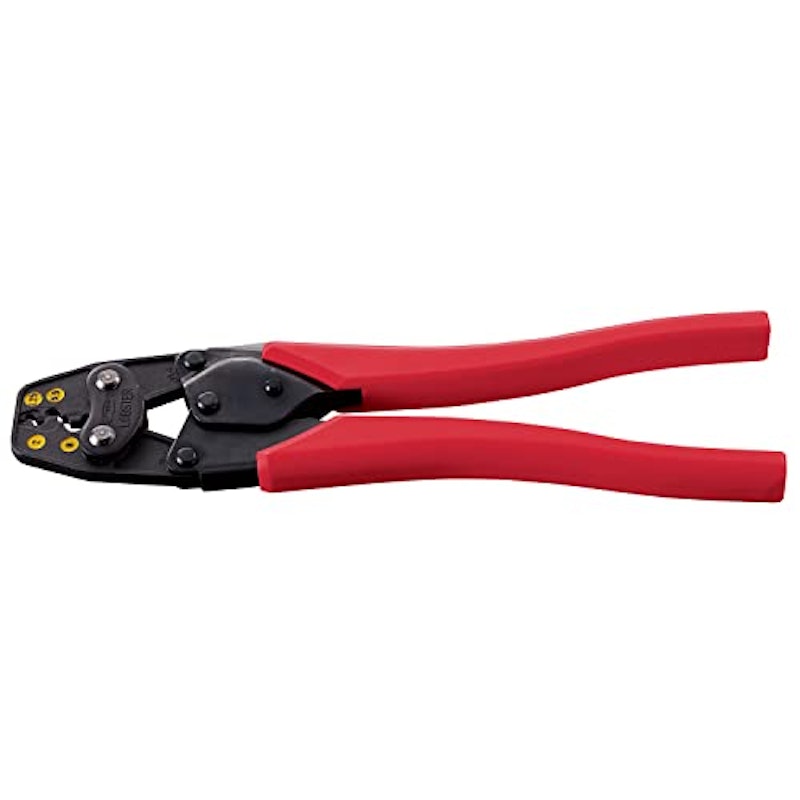

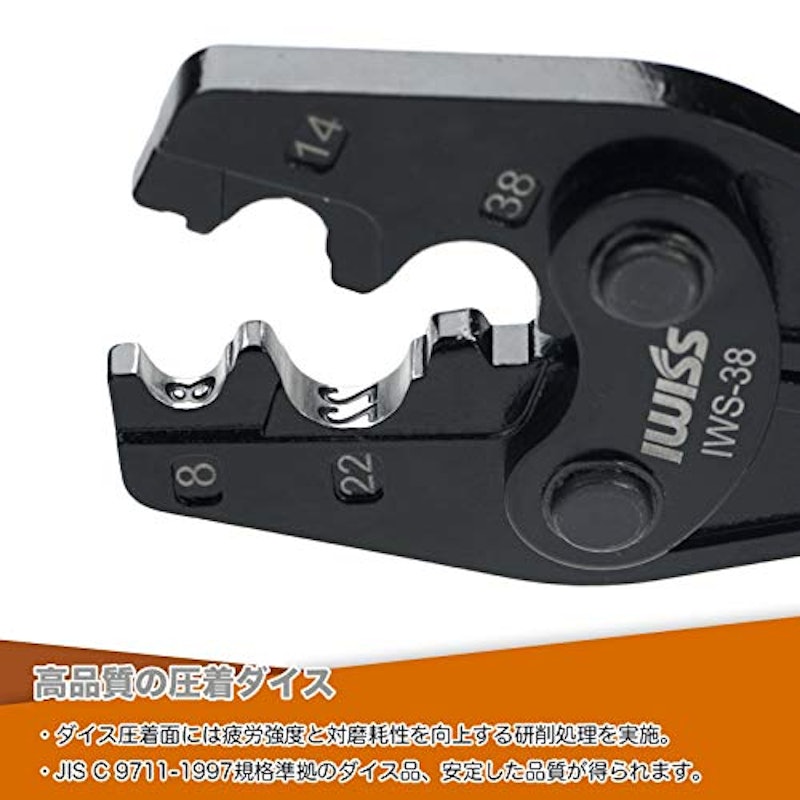

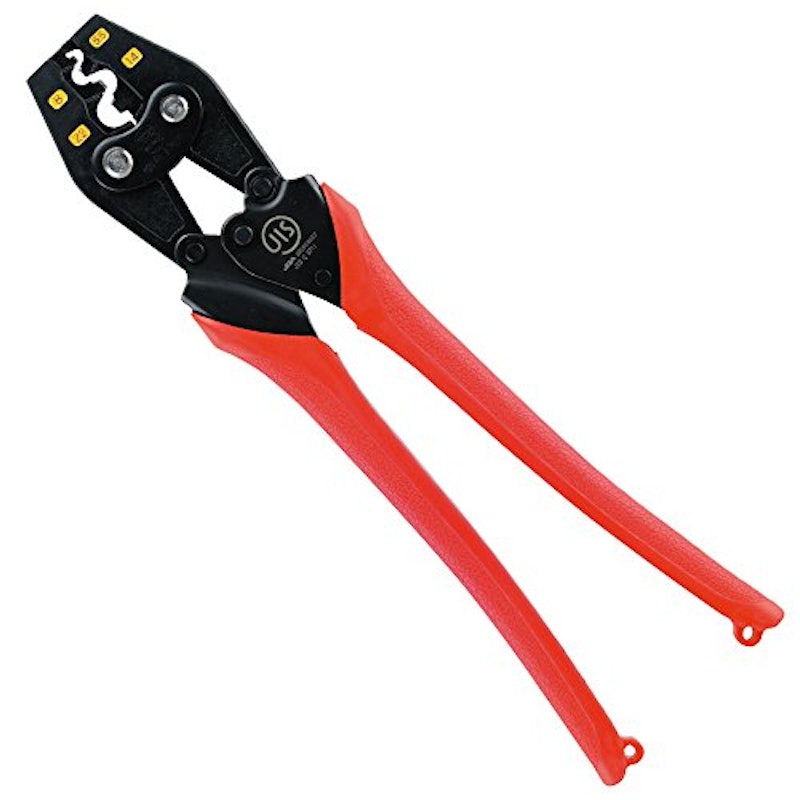

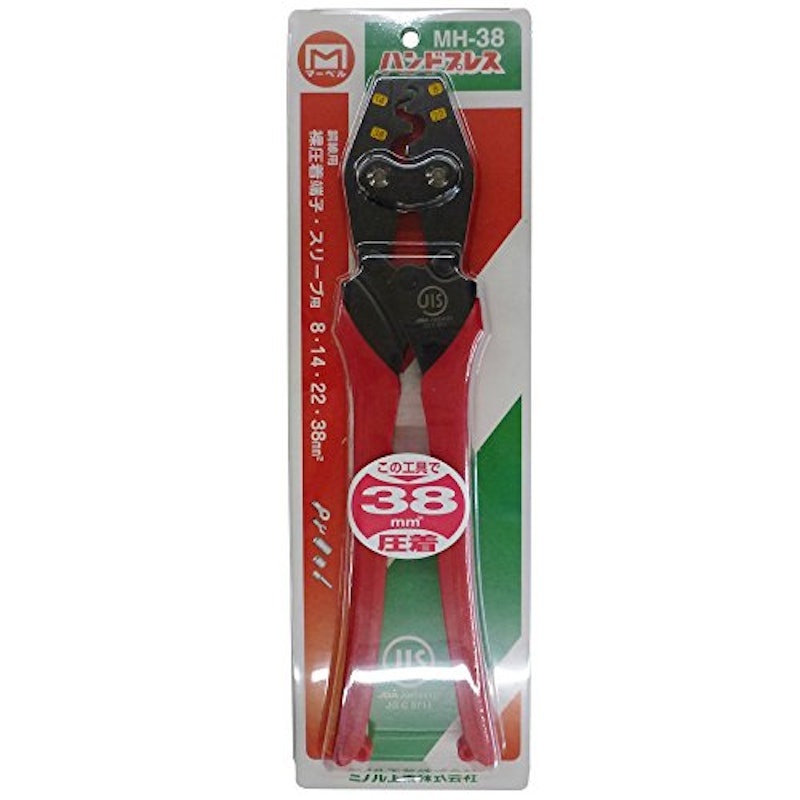

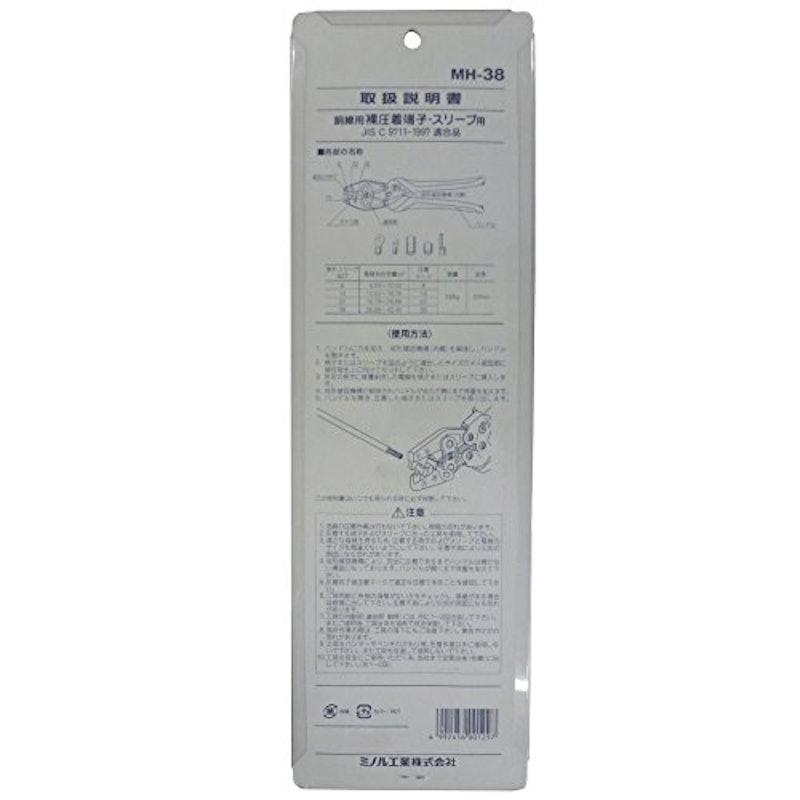

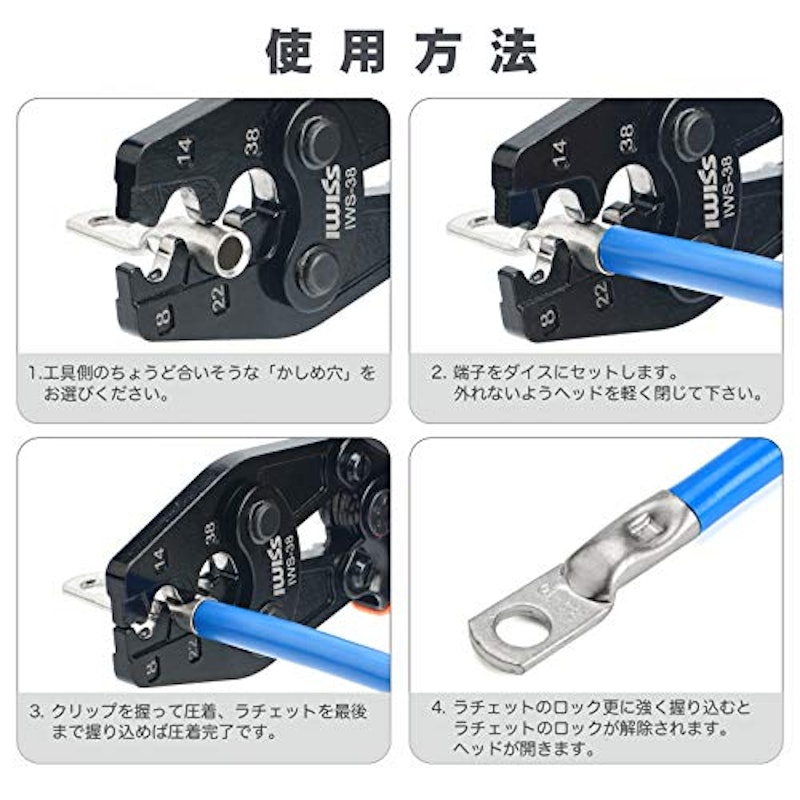

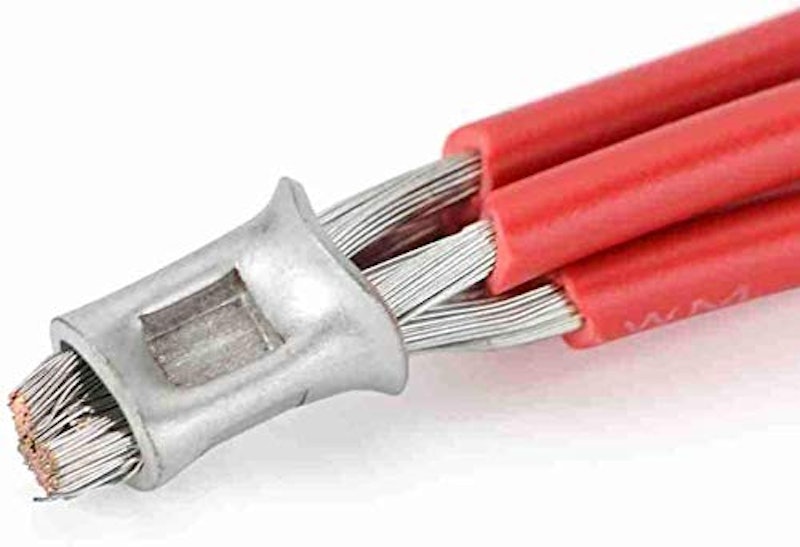

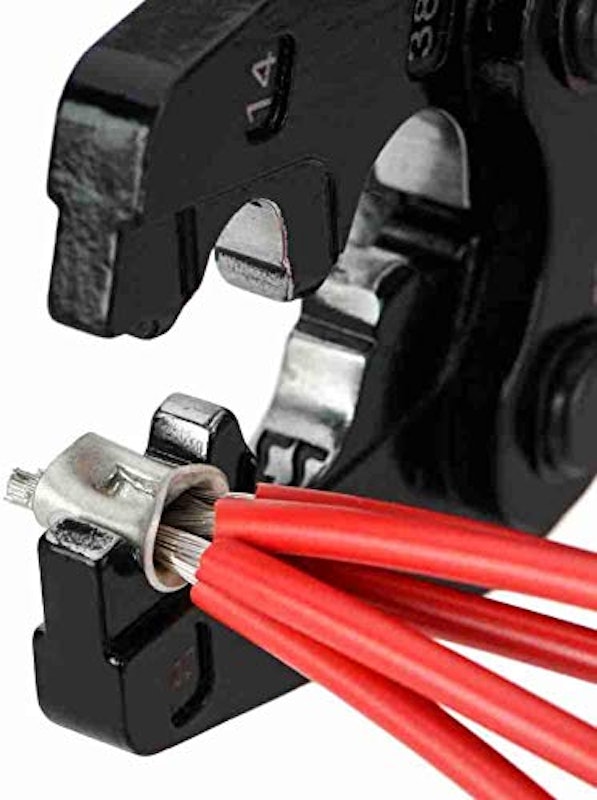

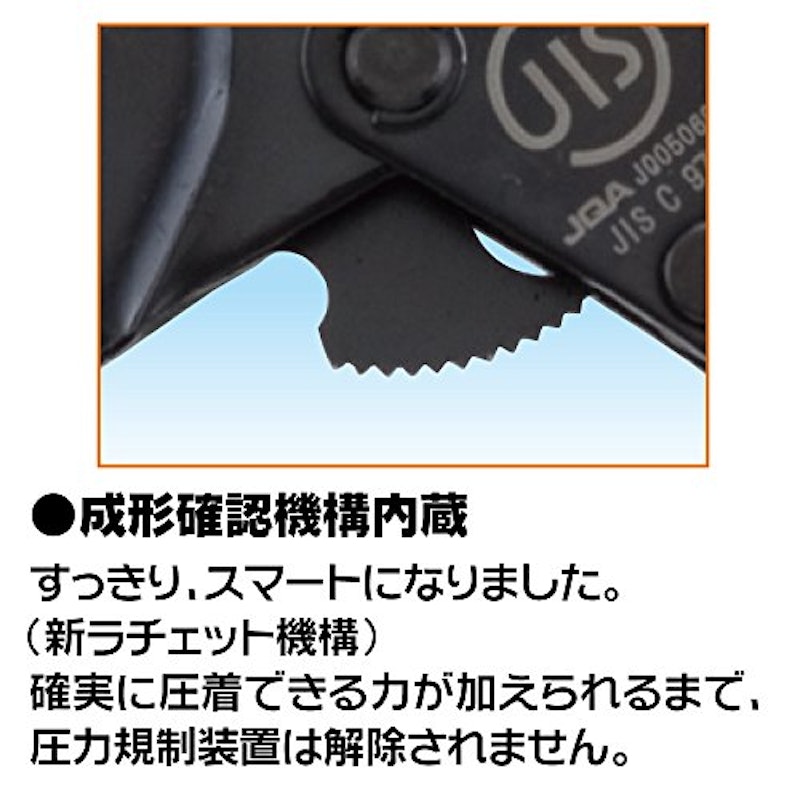

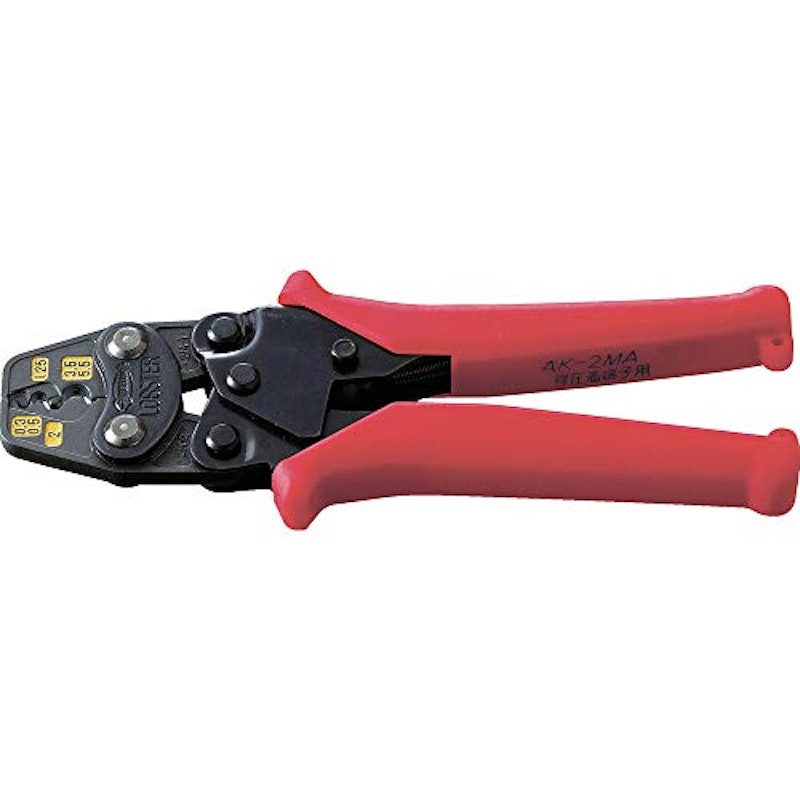

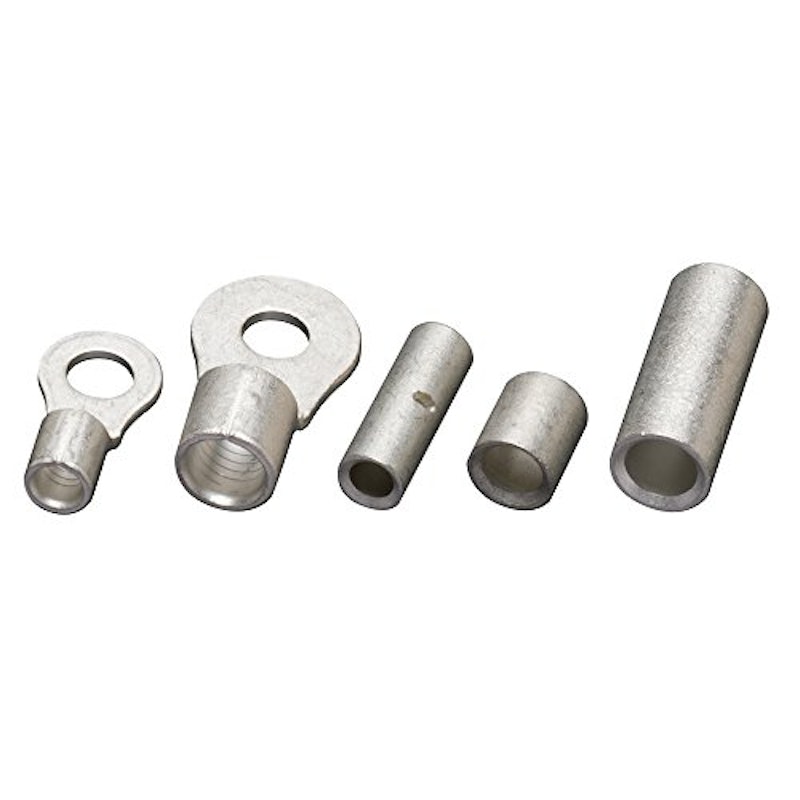

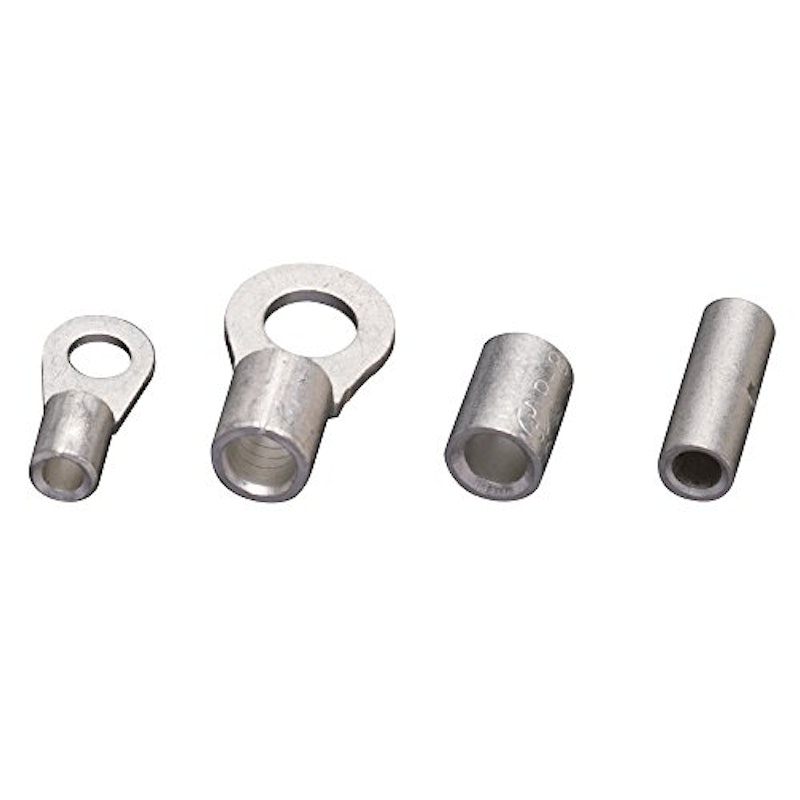

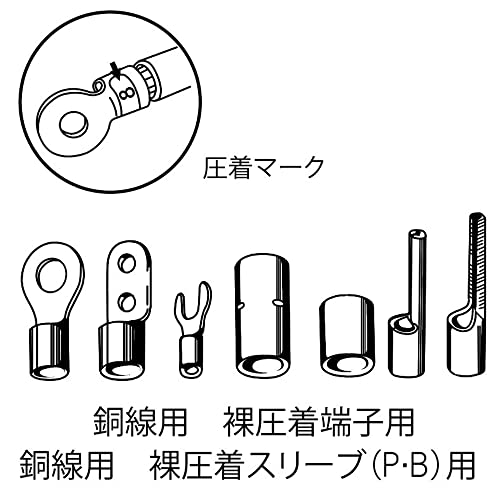

適用サイズは8・14・22・38mm2に対応した、裸圧着端子・スリーブ用の圧着工具。端子を入れてハンドルを1回押すだけで、簡単に仮押さえができるので、きれいに確実に圧着が可能です。成形確認機構により、確実に圧着できるまでハンドルは開かない構造で、圧着不足による接続不良を防ぎます。
全長 | 334mm |
---|---|
重量 | 686g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 不明 |
圧着機能あり |

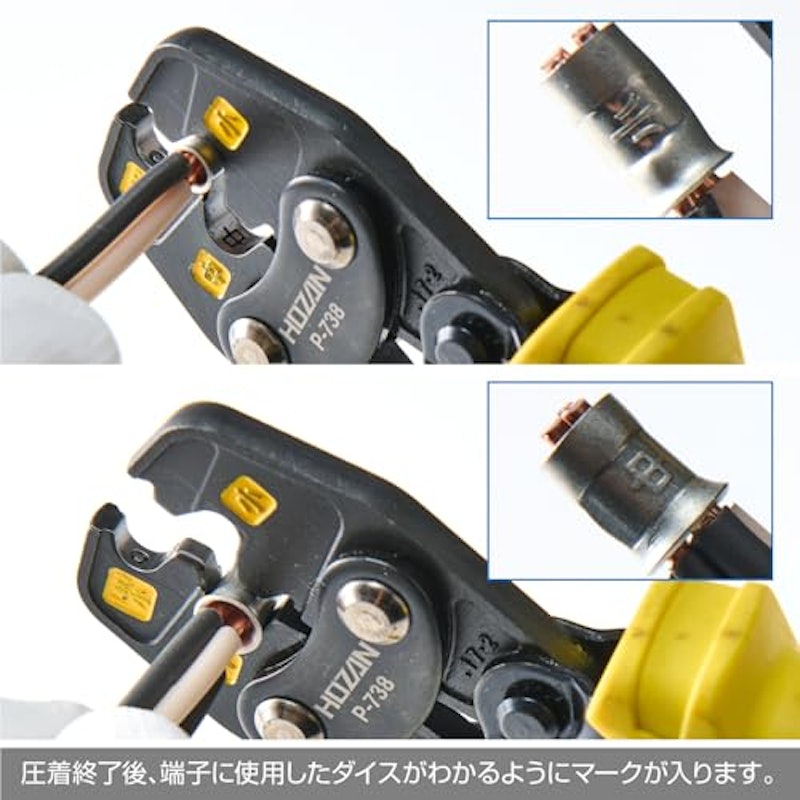

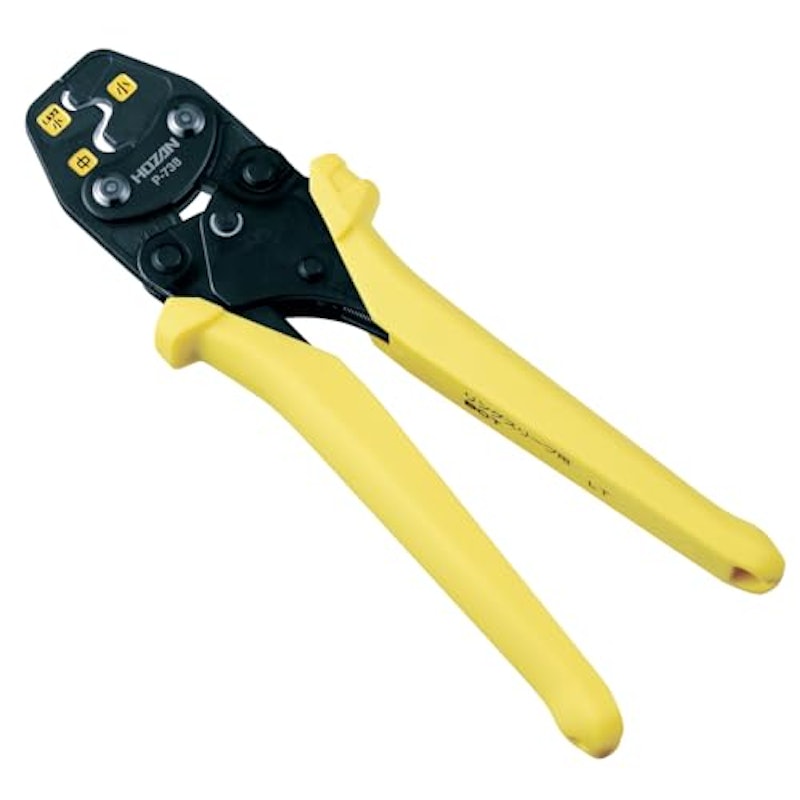

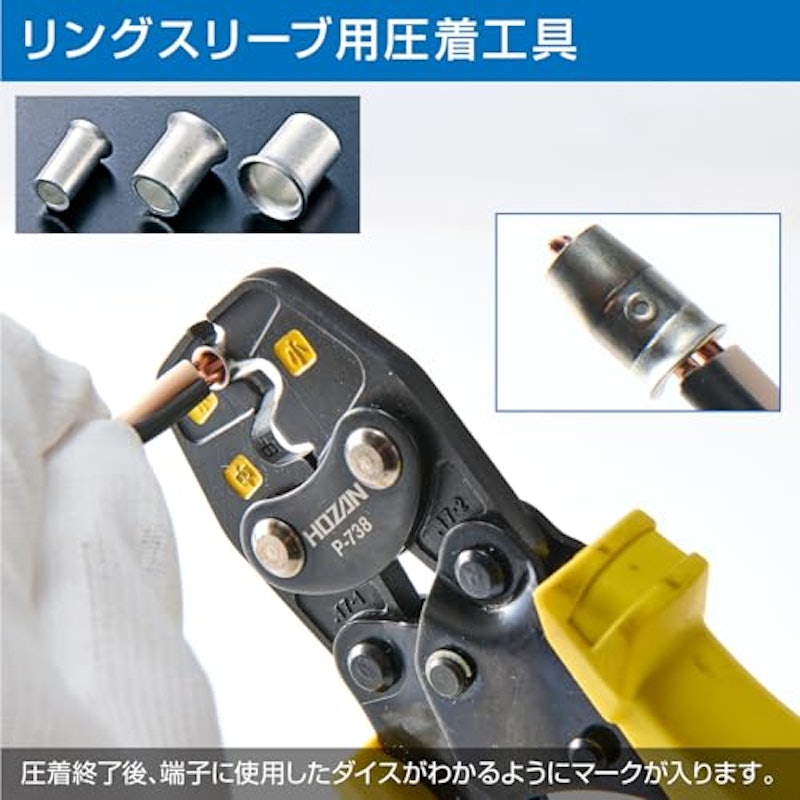

仮押え可能により作業がスムーズで、両面にカラーマーカーがついているため、薄暗い場所でもサイズ確認が容易で作業効率がアップする圧着工具です。トグル機構採用し、単位ストロークあたりの所要握力を軽減でき、握力の弱い人でも必要な圧着力をラクに得られます。手にやさしいエラストマーグリップにより、連続作業も疲れにくいでしょう。

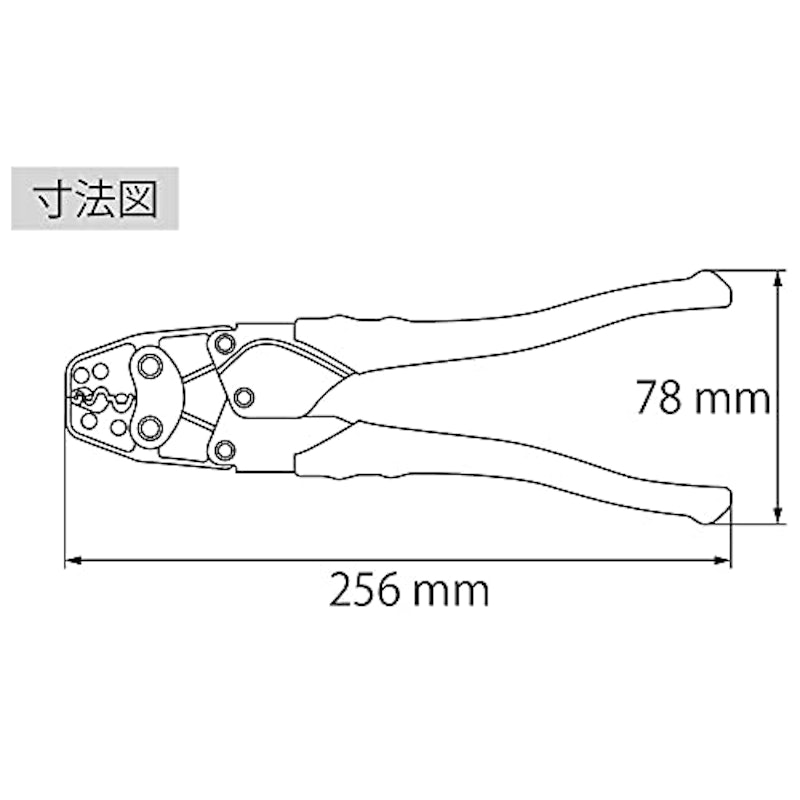

全長 | 257mm |
---|---|
重量 | 435g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 機械構造用合金鋼 |
圧着機能あり |
1丁で絶縁被覆付閉端接続子のすべてのサイズに対応可能な圧着工具。エラストマー樹脂を採用し、握りやすく、端子の仮押えも片手で簡単にできるグリップです。本体に内蔵された成形確認機構で、圧着が完了するまでハンドルが開かない構造なので、圧着不足による接続不良を防ぎます。
全長 | 269mm |
---|---|
重量 | 455g |
バネ付き | |
グリップの加工あり | |
くわえ部の材質 | 不明 |
圧着機能あり |

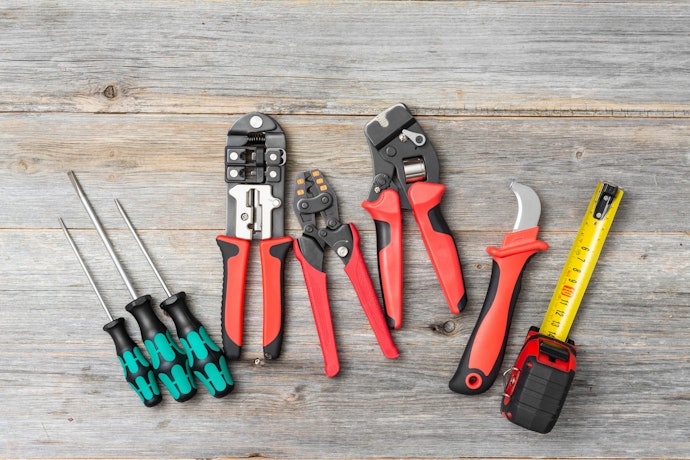

圧着ペンチの使い方は、基本的には圧着端子やスリーブによらず同じです。まず、ワイヤーストリッパーなどで電線の被覆を剥がします。そのあと、圧着ペンチに軽く挟んで固定したスリーブや圧着端子に、心線を通して圧着。絶縁被覆付以外は、かしめた上から絶縁スリーブなどを被せます。
http://benrikougu.com/crimping-pliers/
https://diytools1.com/2016/04/10/post-13890/#toc22
https://sakidori.co/article/662660#index_9
https://wowma.jp/media/21740
https://www.youtube.com/watch?v=nlu_A7EzRLw&t=914s
https://www.youtube.com/watch?v=cOSMYazM9cw
https://www.youtube.com/watch?v=xardW_8tVmI
スリーブで電線同士を圧着するときは片側ずつ行いますが、絶縁閉端子のように先端をねじった2つの電線を一度に圧着するケースも。さらに、合計4回かしめる必要があるギボシ端子のように、複数回圧着する場合もあります。スリーブや端子に適した手順を確認してから作業しましょう。
http://benrikougu.com/crimping-pliers/
https://diytools1.com/2016/04/10/post-13890/#toc22
https://sakidori.co/article/662660#index_9
https://wowma.jp/media/21740
https://www.youtube.com/watch?v=nlu_A7EzRLw&t=914s
https://www.youtube.com/watch?v=cOSMYazM9cw
https://www.youtube.com/watch?v=xardW_8tVmI
また、電気器具用の項目でも触れましたが、屋内配線作業などは電気工事士免許が必要です。壁奥のコンセント配線などを無資格で行うと、電気工事士法の違反はもちろん、火事などの重大なリスクにつながりかねません。DIYで屋内配線作業をしたい場合は、電気工事士免許を取得しましょう。
https://diyclip.roymall.jp/tool/1242567
https://www.sharing-tech.co.jp/denki/601316
https://osusume.mynavi.jp/articles/2499/#outline1429712
https://www.handscraft.jp/news/crimping-machine-puncher-difference-how-to-choose/
本格的な作業には、それぞれの作業に適した専門工具があると便利。以下のコンテンツでは、ケーブルカッターとワイヤーストリッパーを詳しく紹介しています。気になる人はぜひチェックしてみてください。
1位: CTC|アイウィス|太陽光 ソーラーパネル MC4コネクタ 専用ペンチ|LY-2546B
2位: CTC|アイウィス|圧着ペンチ ラチェット式 オープンバレル端子|SN-58B
3位: CTC|アイウィス|リングスリーブ 圧着工具 ラチェット式|IWS-7s
4位: CTC|アイウィス|裸圧着スリーブ 圧着工具|HS-38
5位: CTC|アイウィス|絶縁閉端子用工具 圧着工具 ラチェット式|IWS-125
ランキングはこちらコンテンツ内で紹介した商品を購入すると、売上の一部がマイベストに還元されることがあります。
各商品の紹介文は、メーカー・ECサイト等の内容を参照しております。
掲載されている情報は、マイベストが独自にリサーチした時点の情報、または各商品のJANコードをもとにECサイトが提供するAPIを使用し自動で生成しています。掲載価格に変動がある場合や、登録ミス等の理由により情報が異なる場合がありますので、最新の価格や商品の詳細等については、各ECサイト・販売店・メーカーよりご確認ください。
